Червячный одноступенчатый мотор-редуктор 1МЧ-160 представляет и себя передовую разработку Российских инженеров, которая должна была прийти на смену мотор-редуктору МЧ-160, но в связи с популярностью последнего, этого не произошло. На сегодня 1МЧ-160 используют в машинах и оборудование различного назначения. В отличии от аналогов, он конструктивно прост и имеет довольно большой запас прочности.
Приводная часть изготавливается из редуктора 1Ч-160 и с помощью фланцевого соединения компонуется с электродвигателем АИР, так мы получаем самостоятельный привод.
Параметры
Отличительной чертой привода является его характеристики, которые схожи у 1МЧ-160 с мотор-редуктором МЧ-160.
|
Передатка +0,1 |
7,9 |
9,9 |
12,4 |
15,9 |
19,9 |
24,9 |
|
Крутящий момент Н*м +1 |
1859 |
1759 |
1669 |
2189 |
1859 |
1859 |
|
Мощность в кВт +0,1 |
37,0 |
28,2 |
21,7 |
22,4 |
15,6 |
12,8 |
|
КПД в процентах +1 |
90 |
89 |
88 |
85 |
83 |
82 |
|
Передатка +0,1 |
31,4 |
39,9 |
49,9 |
62,9 |
79,9 |
99,9 |
109,9 |
|
Крутящий момент Н*м +1 |
2459 |
2079 |
1859 |
1759 |
1479 |
1199 |
1099 |
|
Мощность в кВт +0,1 |
14,0 |
9,6 |
7,2 |
5,6 |
3,8 |
3,7 |
3,2 |
|
КПД в процентах +1 |
77 |
72 |
70 |
63 |
60 |
54 |
46 |
*условия в таблицах верны при значении оборотов на входе 1500 в минуту

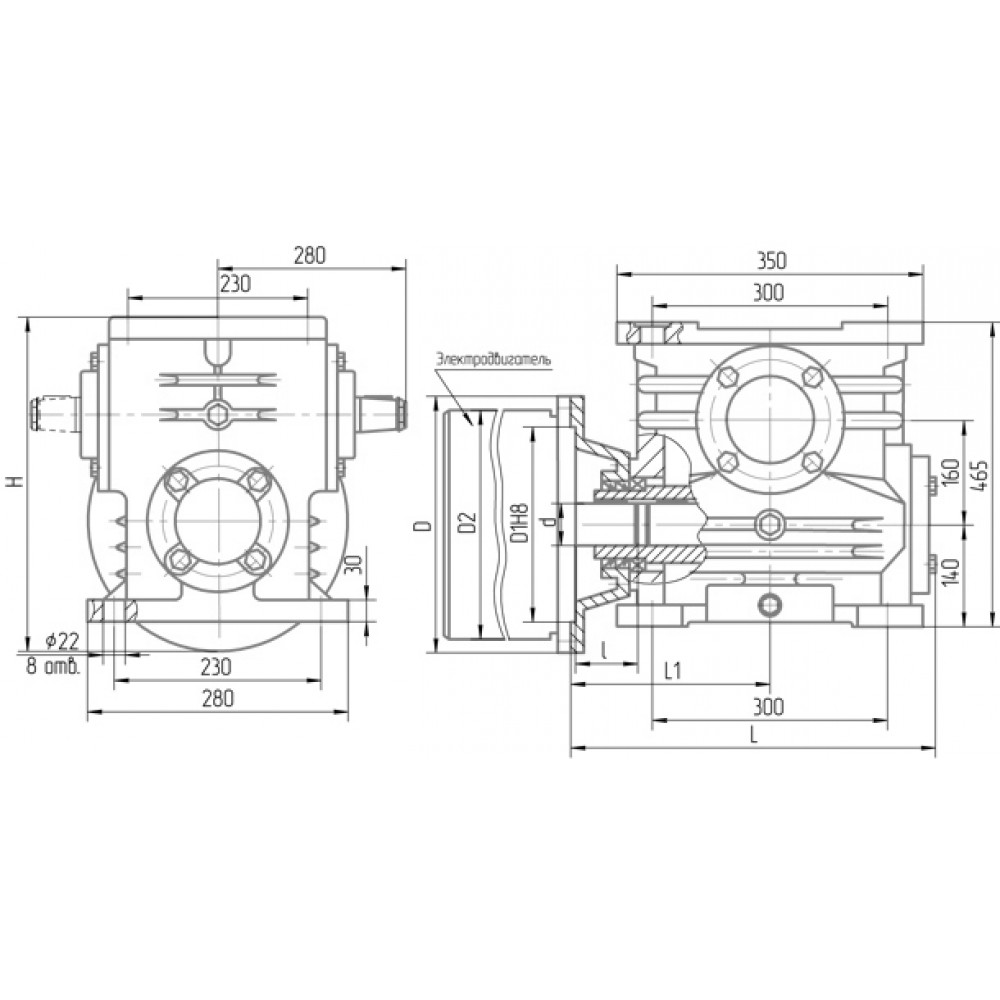

Чертеж
|
Тип двигателя |
d |
l |
D |
D2 |
D1 |
L |
L1 |
H |
|
Для АИР-90 |
23 |
49 |
249 |
214 |
179 |
448,5 |
243,5 |
449 |
|
Для АИР-100 |
27 |
59 |
249 |
214 |
179 |
448,5 |
243,5 |
449 |
|
Для АИР-112 |
31 |
79 |
299 |
264 |
229 |
451,5 |
246,5 |
474 |
|
Для АИР-132 |
37 |
79 |
349 |
299 |
249 |
451,5 |
246,5 |
499 |
|
Для АИР-160 |
47 |
109 |
349 |
299 |
249 |
481,5 |
276,5 |
499 |
*чтобы получить верное значение, необходимо прибавить 1
*все размеры указаны в мм
Чертеж выходного вала цилиндр и конус
Чертеж полого выходного вала
Варианты сборки
Цена и порядок расчетов
Цена на модели, которые находятся в наличии, является фиксированной и может изменится, если к покупке мотор-редуктора 1МЧ-160 добавятся дополнительные модули. Под заказ, по техническому заданию заказчика, мы моем изготовить мотор-редуктор с другими параметрами.
Мы работаем как с физическими, так и юридическими лицами, более подробнее у менджеров отдела продаж.
| Вид передачи | Цилиндрическая червячная |
|---|---|
| Диапазон передаточных чисел | 8-110 |
| Используемые электродвигатели | АИР |
| Материал корпуса | Алюминий / чугун |
| Меж-осевое расстояние мм. | 160 |
-
