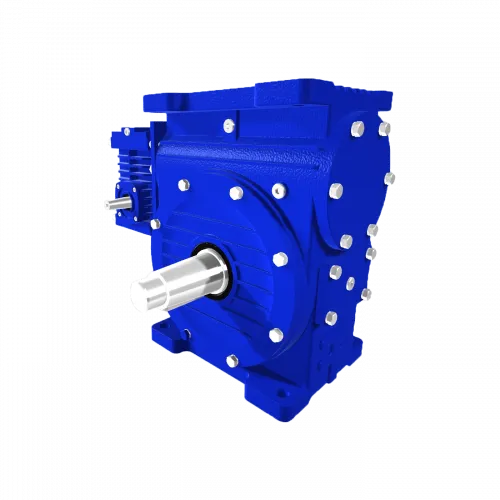

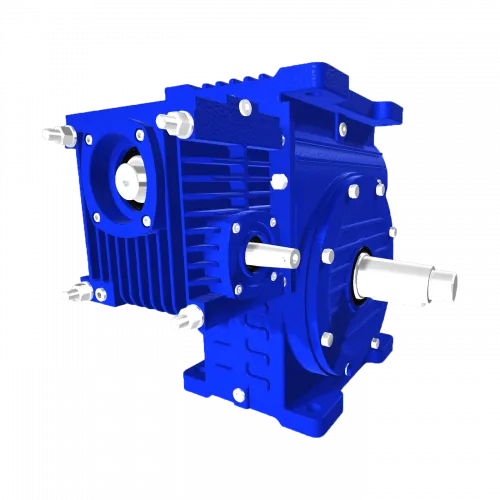

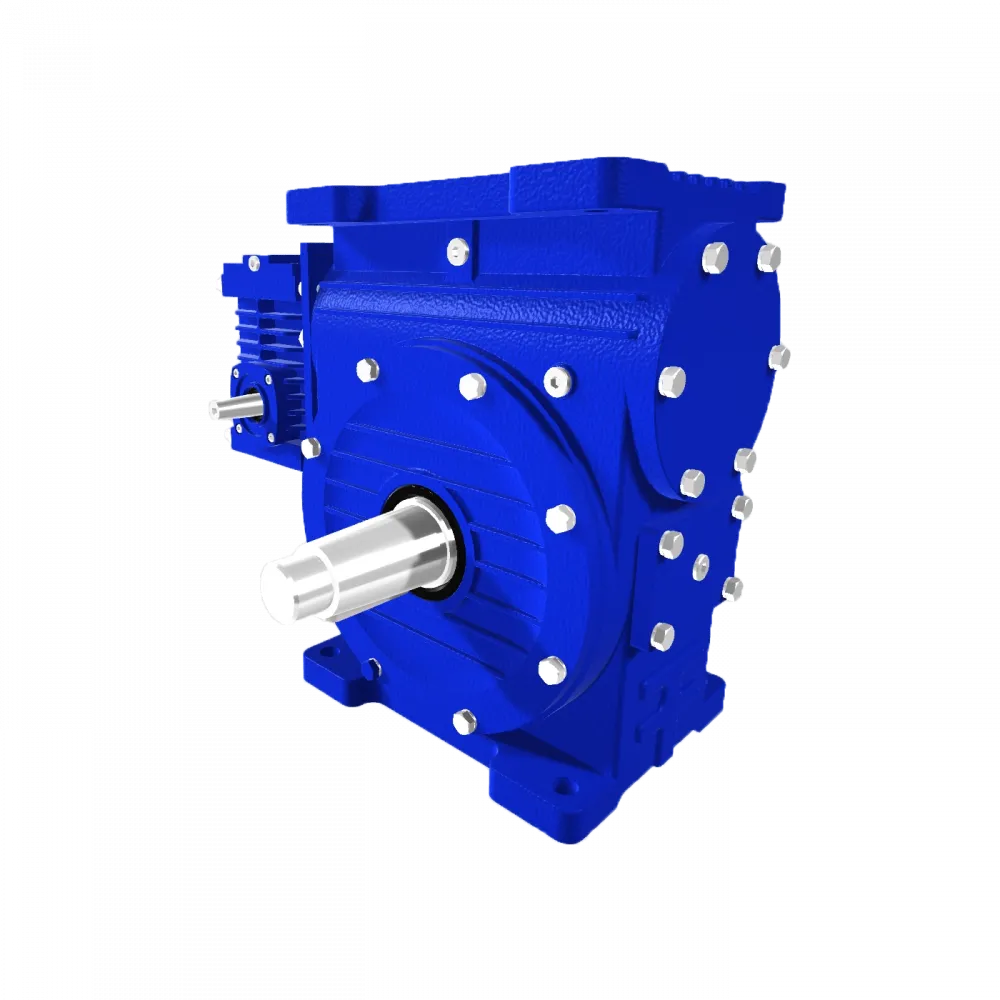

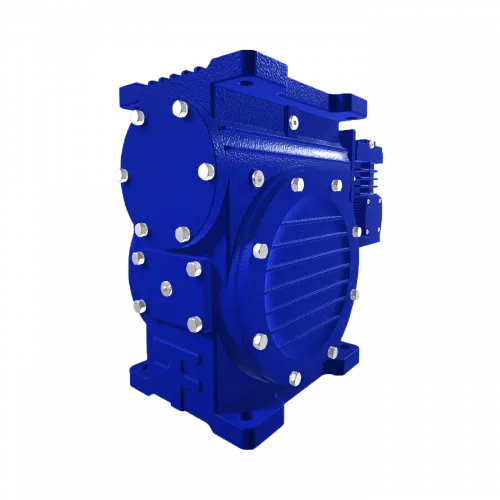

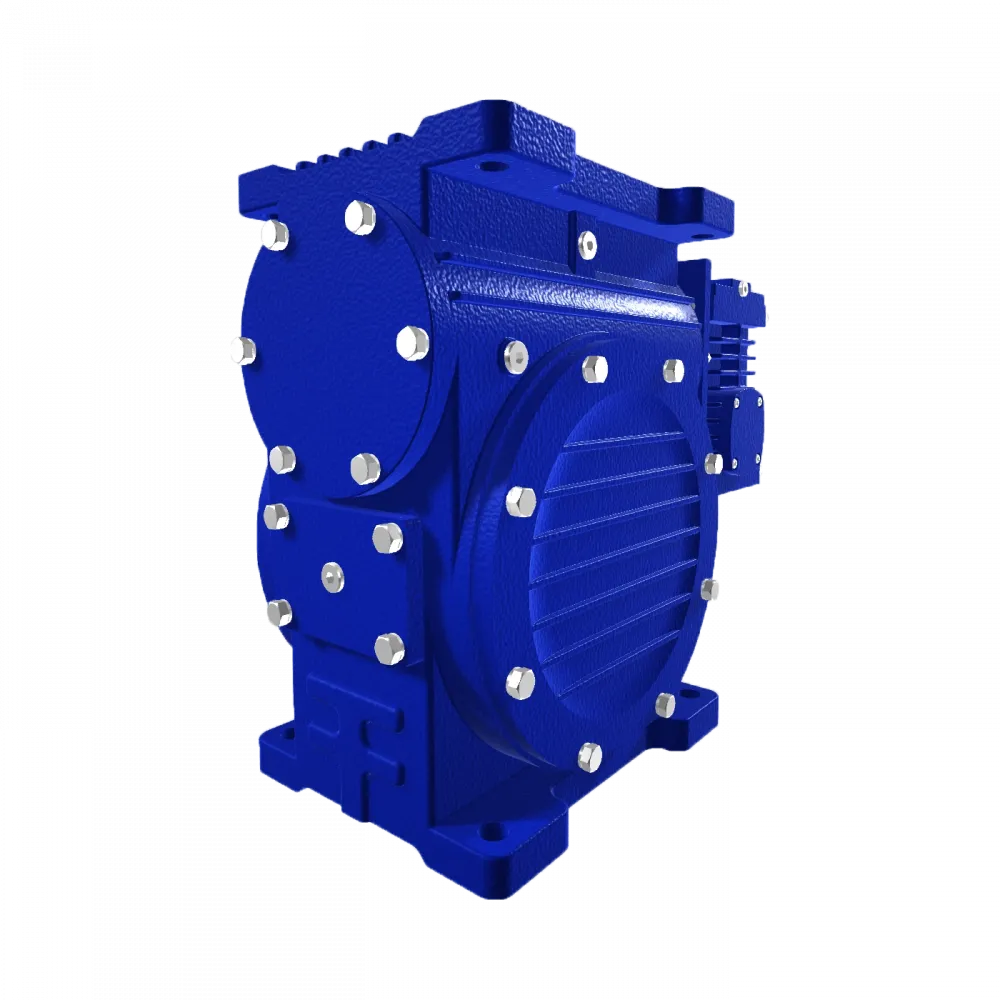

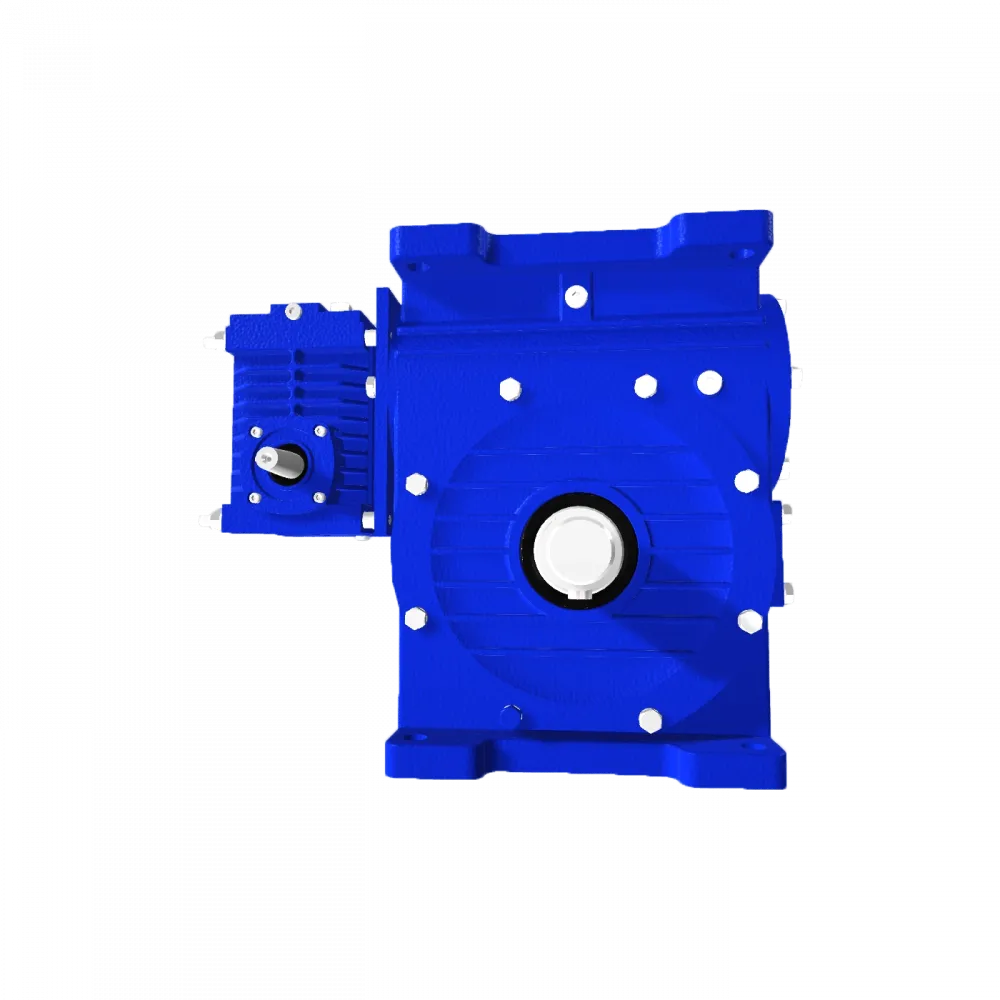

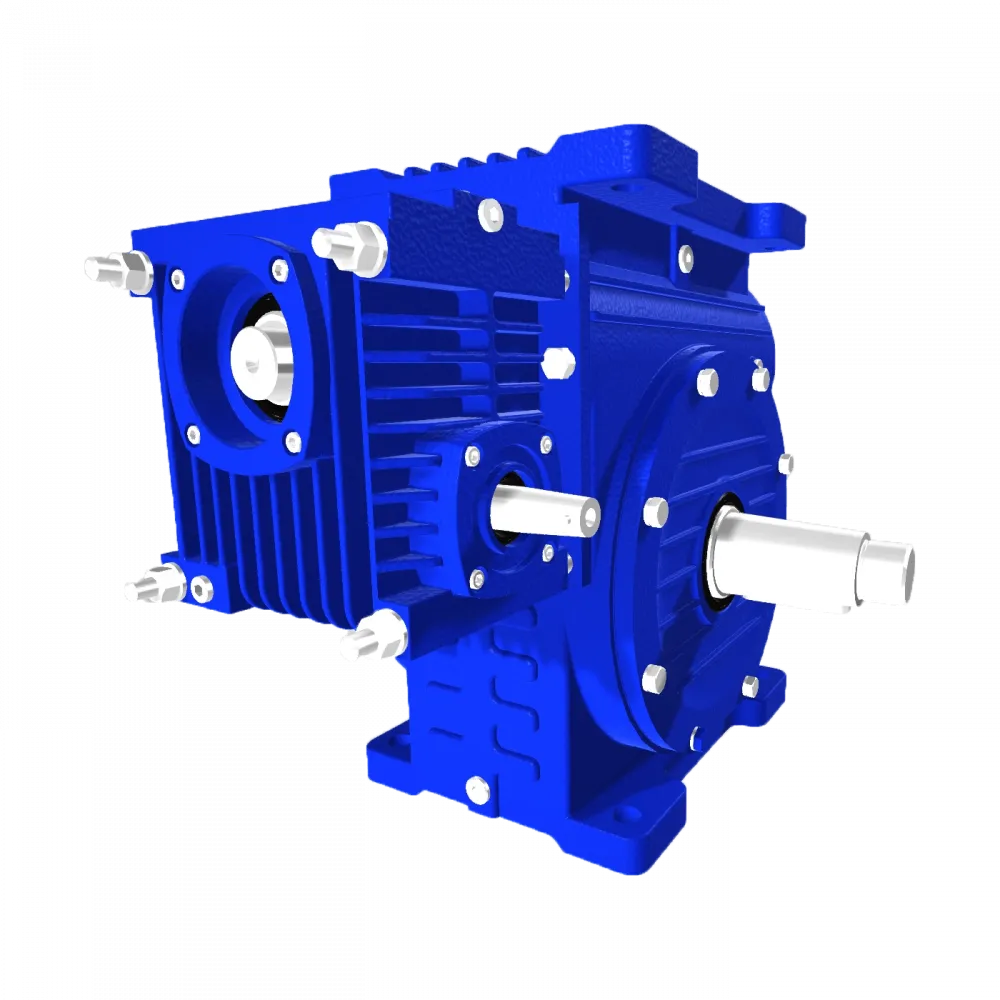

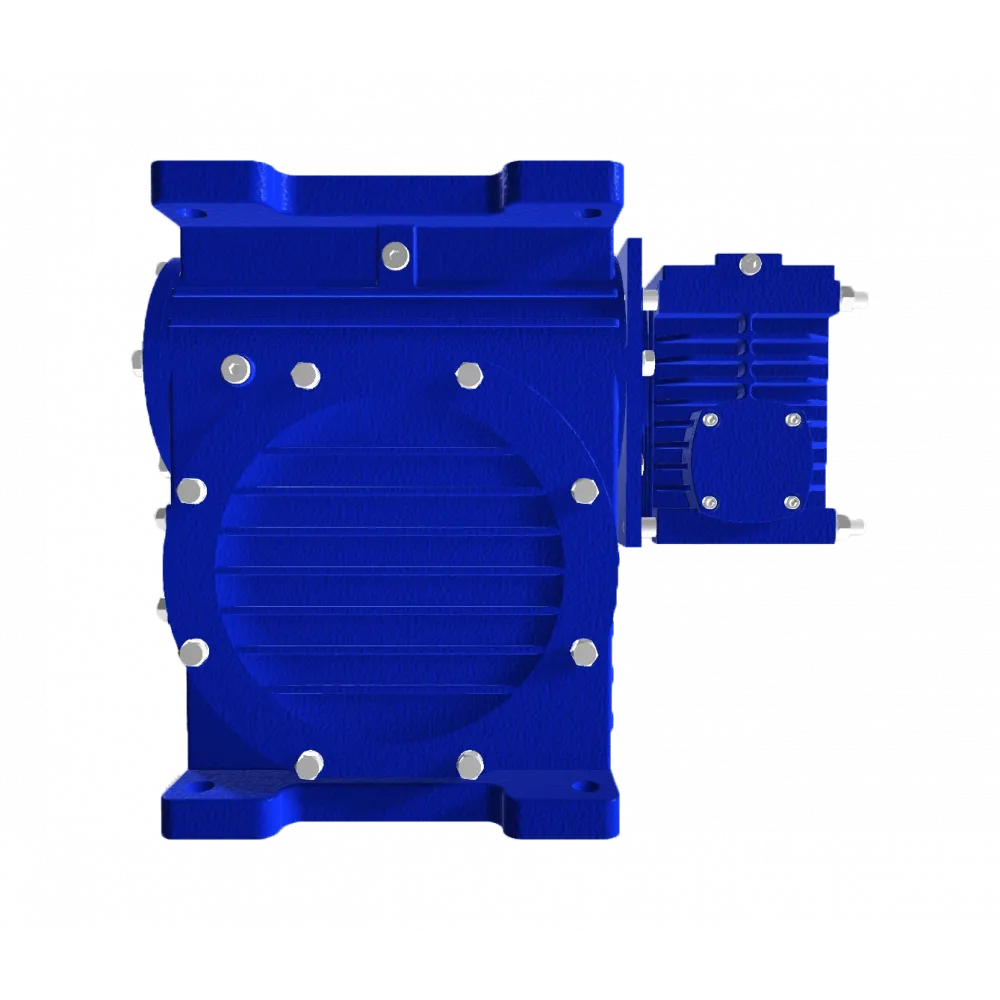

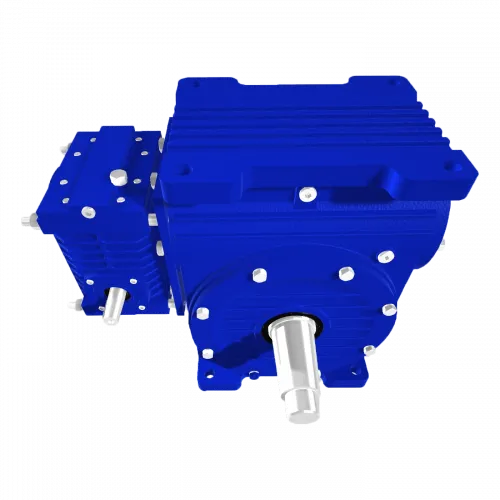

Двухступенчатый редуктор червячного типа Ч2 63/125 основан на работе червячной пары двух редукторов разного габарита, соединенных между собой фланцем и упругой муфтой внутри меж валами. Востребован на рынке промышленного оборудования стран Казахстана, Таджикистана, Белоруссии и многих других государств, которые входят в знаменитый состав Таможенного союза. Применяется как индивидуально, так и в комплекте с машинами, преимущественно в тяжелой промышленности, но также и в легкой и пищевой. Отличается от западных аналогов исключительной надежностью и простотой в обслуживании, чего не сказать о других червячных редукторах. Ч2 63-125 зарекомендовал за много лет себя лишь с лучшей стороны.
ХАРАКТЕРИСТИКИ Ч2 63-125
Характеристики двухступенчатого редуктора Ч2 63/125 с типом механизма «Червячный» отличны от других моделей этой серии, поэтому этот вид оборудования так востребован в нише потребителей. Обо всем этом в таблицах и чертежах:
| Передаточное число агрегата | Климатическое исполнение редуктора | Доп. оборудование | Ч2 63-125 |
| У1
У2 У3 |
Наличие вентилятора в корпусе и по заказу исполнение валов в виде цилиндра или конуса (по желанию заказчика). | Крутящий момент | |
| 100.0 | 1232.0 | ||
| 125.0 | 1365.0 | ||
| 3,5160.0 | 1467.0 | ||
| 200.0 | 1555.0 | ||
| 250.0 | 1349.0 | ||
| 320.0 | 1433.0 | ||
| 400.0 | 1567.0 | ||
| 500.0 | 1682.0 | ||
| 630.0 | 1767.0 | ||
| 800.0 | 1833.0 | ||
| 1000.0 | 1873.0 | ||
| 1250.0 | 1907.0 | ||
| 1600.0 | 1663.0 | ||
| 2000.0 | 1673.0 | ||
| 2500.0 | 1681.0 | ||
| 3150.0 | 1457.0 | ||
| 4000.0 | 1148.0 | ||
| Радиальная нагрузка Fвх | 340.00 | ||
| Радиальная нагрузка Fвых | 7280.00 | ||
| Масса редуктора в кг | 68.00 |
Примечания по работе с редуктором:
- При первом запуске производить его в режиме обкатки с соблюдением уровня масла;
- При работе 24 ч/сутки останавливать для выявления внешних дефектов и в случае обнаружения их устранить;
- Допускается вращение валов в любую из выбранных сторон;
- Принцип работы червячной пары можно использовать как тормоз и др.
Чертеж 63/125
Чертеж редуктора Ч2 63-125
| aw2 | A | B | dвых | B1 | L | aw1 | L1 | A1 | dвх | L3 | H | H1 | C | d | L4 |
| 125 | 275 | 230 | 55 | 190 | 485 | 63 | 230 | 230 | 22 | 145 | 396 | 111 | 22 | 19 | 305 |
Чертеж входного вала
Чертеж входного вала редуктора Ч2 63-125
| t | d 1 | l 1 | d | b | l |
| 11,6 | М8 | 20 | 22 | 4 | 36 |
Чертеж выходного вала
Чертеж выходного вала редуктора Ч2 63-125
| t 1 | l 2 | d 1 | l 1 | b | l | t | b 1 | d |
| 59 | 110 | М36х3,0 | 82 | 14 | 110 | 28,95 | 16 | 55 |
Маркировка модели позволит Вам лучше понять параметры редуктора:
Ч2 63/125-160-12-У3, где:
- Ч2 63/125 – это модель редуктора;
- 160 – передаточное отношение шестерен (червяка и колеса);
- 12 – исполнения по креплениям;
- У3 – исполнение по климатическому классификатору.
ЧЕРТЕЖ СХЕМАТИЧНОЙ СБОРКИ РЕДУКТОРА:
РАСПОЛОЖЕНИЯ ЧЕРВЯЧНОЙ ПАРЫ:
КУПИТЬ РЕДУКТОР Ч2 63 125
Купить двухступенчатый червячный редуктор Ч2 64/125 в нашей компании будет для Вас приятным делом. Помимо условий, которые направлены в сторону клиентов, мы имеем низкую цену и приемлемое качество оборудования.
Чтобы заказать редуктор необходимо отправить в наш адрес заявку со всеми требованиями к оборудованию, а также можете позвонить по телефонам что видите выше. На связи всегда опытные специалисты и они Вам обязательно помогут.
Вы всегда можете рассчитывать на бесплатную помощь технических специалистов и консультантов.
| Вид передачи | Червячная цилиндрическая |
|---|---|
| Габаритные размеры | 420*380*312мм |
| Диапазон передаточных чисел | 100-4000 Н/М |
| Материал корпуса | Алюминий / чугун |
| Меж-осевое расстояние мм. | 63-125 |
| Объем заливаемого масла (л) | 1,9-2,72 л |
-
