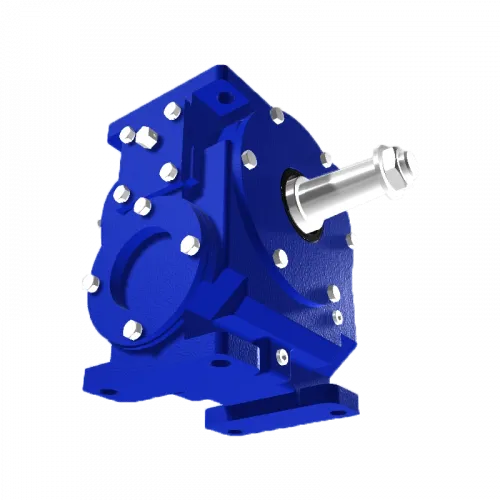

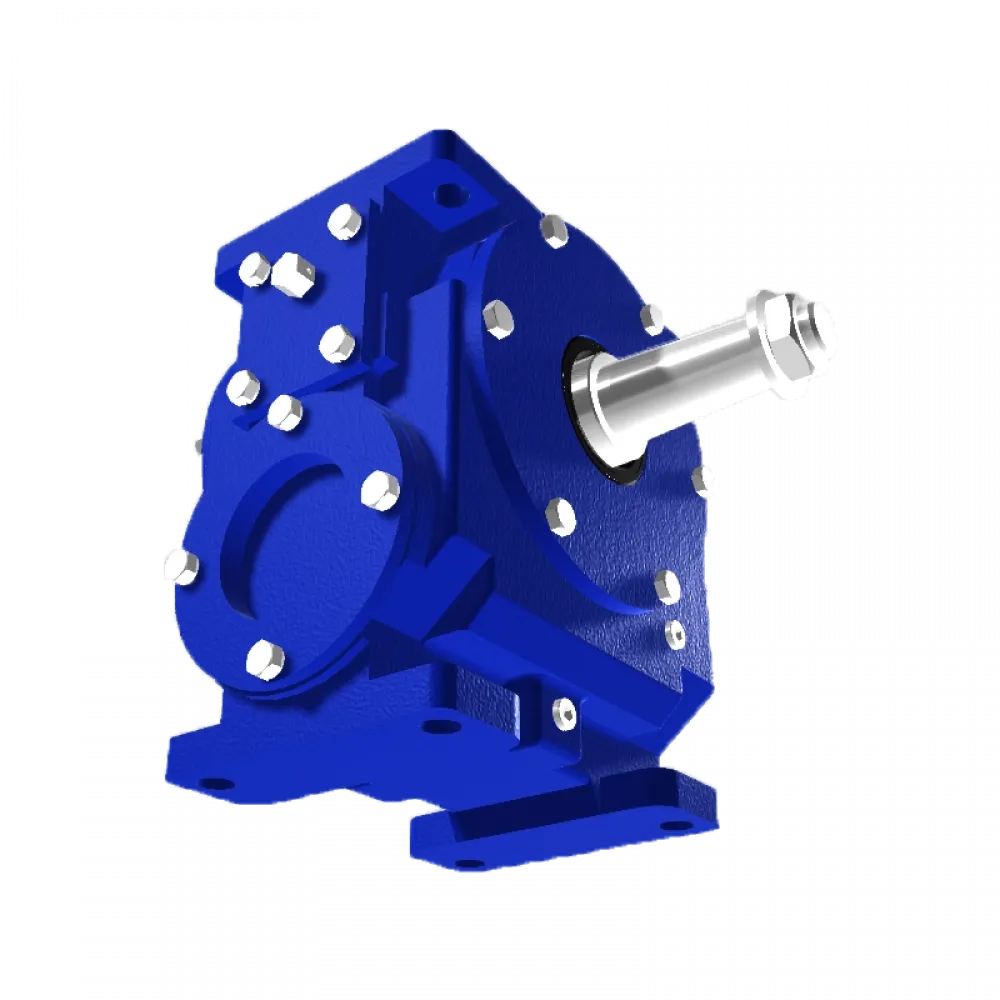

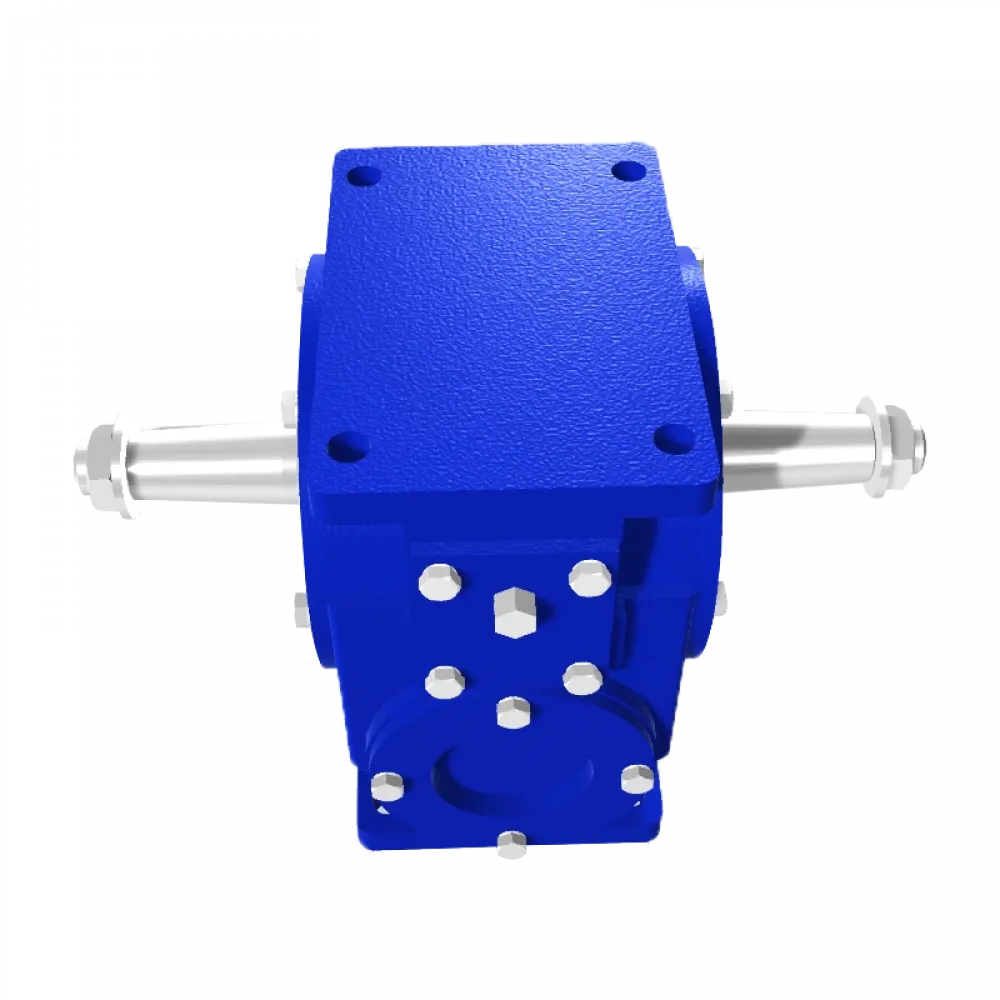

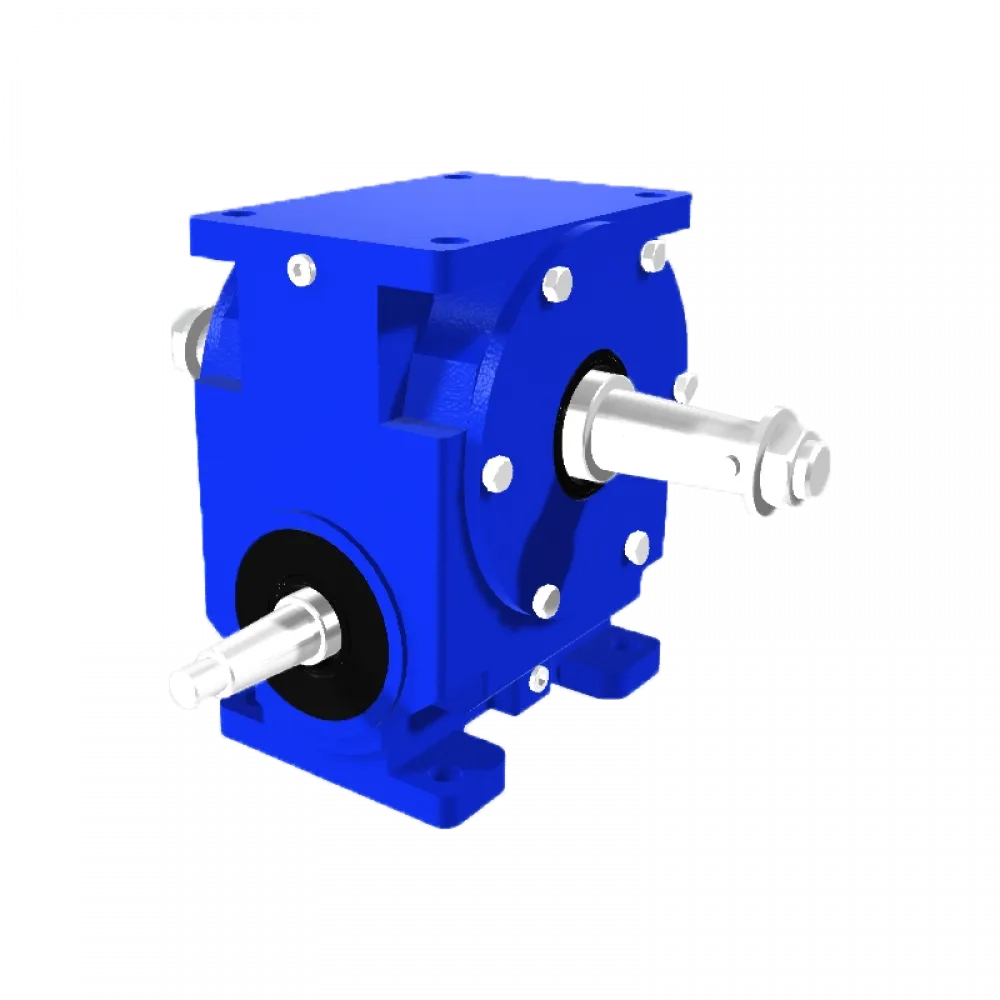

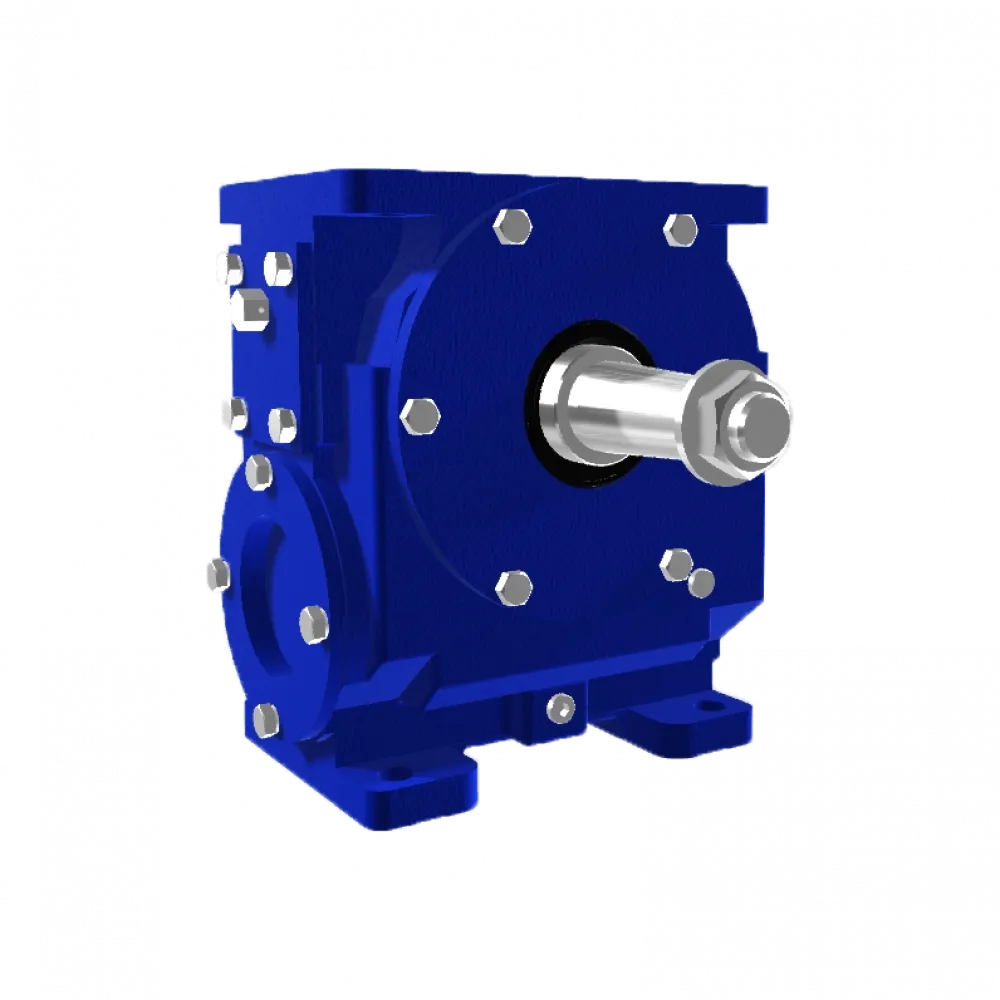

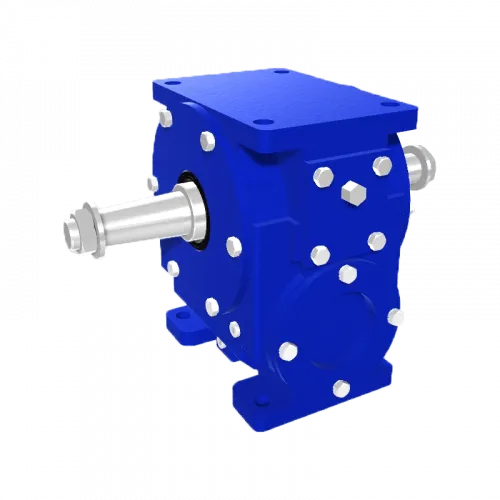

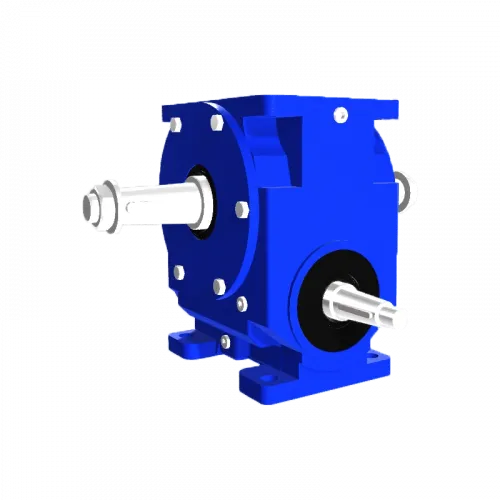

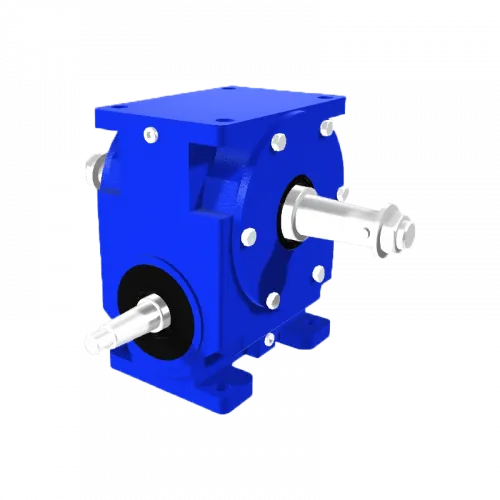

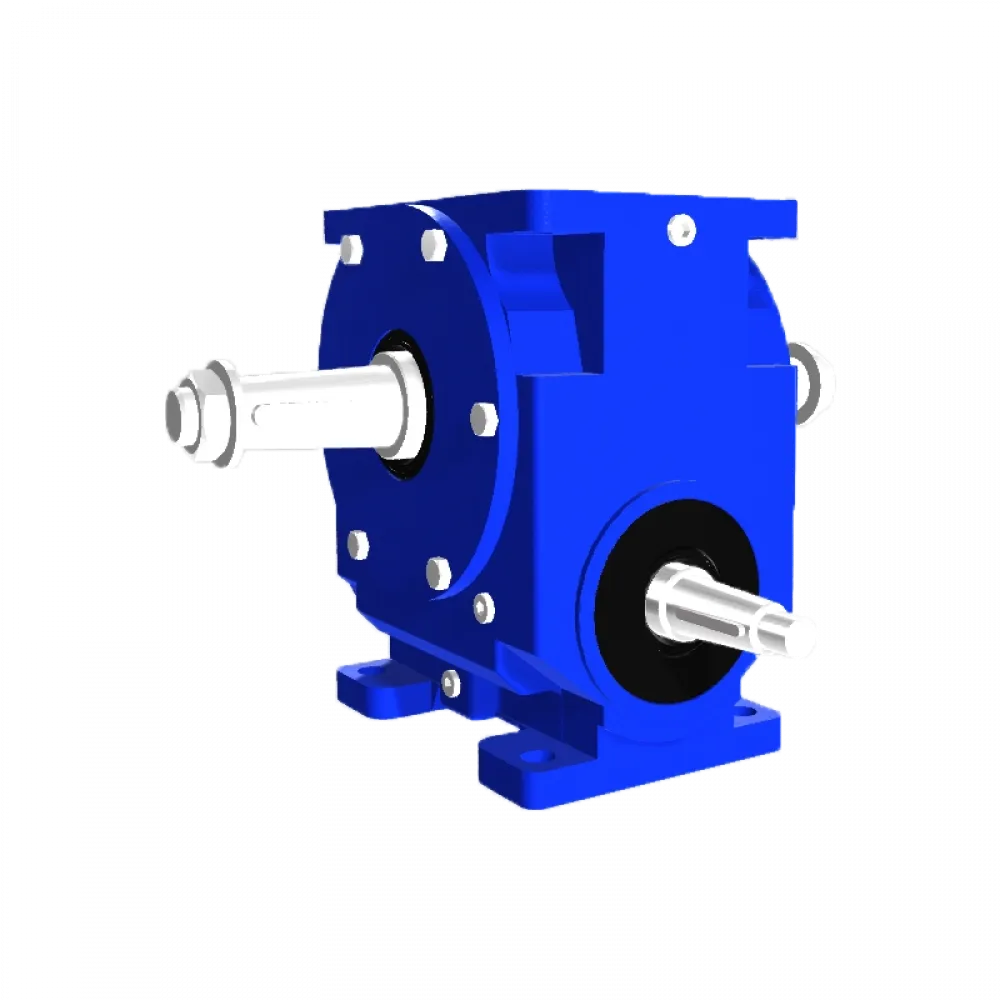

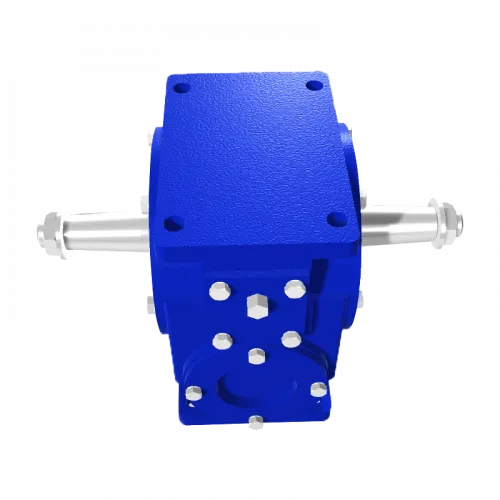

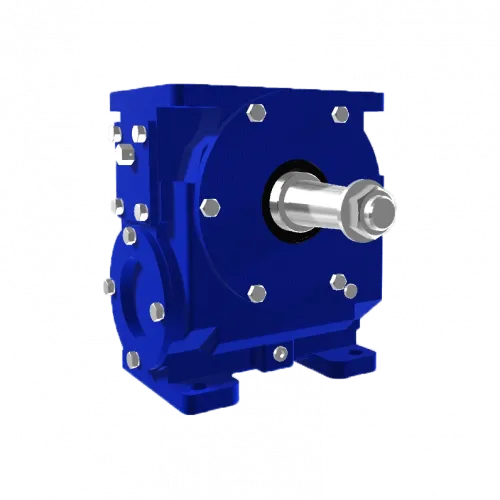

Червячный редуктор Ч 100 купить по низкой цене с отличным качеством можно у нас. Данная модель довольно популярна на рынке России и в странах СНГ (Казахстан, Белоруссия, Таджикистан и прочие), за счет своих передовых показателей, достигнутых простой конструкцией и компоновкой недорогих сплавов, не теряя при этом в качестве. Так же пригодность к ремонту делают эти агрегаты просто незаменимыми помощниками в любом виде.
ХАРАКТЕРИСТИКИ РЕДУКТОРА Ч 100
Конструктивно редуктор Ч 100 выглядит. Как определенное расположение червячной пары, то есть отношение тихоходного и быстроходного валов между друг другом на плоскости и лап крепления корпуса. Его основным предназначением является изменение крутящего момента до необходимой величины, с чем и успешно справляется.
| Тип редуктора | Модель агрегата | Передаточное число | Исполнение |
| Червячный | Ч-100 |
8.00; 10.00; 12.50; 16.00; 20.00; 25.00; 31.50; 40.00; 50.00; 63.00; 80.00; |
51;52;53;56 |
| Режим работы | Вес редуктора кг. | Уровень климатического исполнения | Дополнительно |
| А1,А2,А3,А4,А5 | 57.00-57.80 | У1,У2,У3 | Установка вентилятора охлаждения |
В самой маркировке редуктора можно видеть следующие параметры, например:
Ч 100-80-52-1-2-В-У3 где:
- Ч 100 – тип редуктора с габаритом;
- 80 – передаточное отношение (число);
- 52 – исполнение;
- 1 – расположение червячной пары;
- 2 – расположение лап агрегата;
- В –наличие вентилятора;
- У3 – климатическое исполнение.
Чертеж редуктора Ч 100
Габаритный чертеж червячного редуктора Ч 100
| Aw | L; | L1; | L2; | L3; | L4; | L5; | В; | B1; | B2; |
| 100.00 | 373.00 | 240.00 | 200.00 | 177.00 | 225.00 | 257.50 | 341.00 | 218.00 | 175.00 |
| B3: | B4; | B5; | Н; | H1; | H2; | D; | D1; | D2; | D; |
| 140.00 | 225.00 | 450.00 | 312.00 | 18.00 | 100.00 | 140.00 | 220.00 | 150.00 | 19.00 |
Чертеж размеров валов
Чертеж быстроходного и тихоходного вала червячного редуктора Ч 100
| Вид вала | Конический вал | ||||||||
| l | l2 | d5 | l3 | l4 | d3 | l5 | d | t3 | |
| входной | — | 58 | M20x1.5 | 25 | 80 | М10 | 58 | — | 17.05 |
| выходной | — | 82 | M30x2 | 30 | 110 | М16 | 82 | — | 23.45 |
| d1 | d2 | d4 | b1 | b2 | l1 | b3 | t1 | t2 | |
| входной | — | 32 | 32 | — | 6 | — | 6 | — | 17.05 |
| выходной | — | 45 | 45 | — | 12 | — | 12 | — | 23.45 |
| Тип вала | Цилиндрический вал | ||||||||
| d | l1 | d5 | l2 | l4 | l | l5 | d1 | d2 | |
| входной | 32m6 | 25 | — | — | — | 80 | — | M10 | — |
| выходной | 45m6 | 35 | — | — | — | 110 | — | M16 | — |
| l3 | d3 | d4 | b1 | b2 | t3 | b3 | t1 | t2 | |
| входной | — | — | — | 10 | — | — | — | 35 | — |
| выходной | — | — | — | 14 | — | — | — | 48.5 | — |
РАСПОЛОЖЕНИЕ ЧЕРВЯЧНОЙ ПАРЫ У РЕДУКТОРА:
ИСПОЛНЕНИЕ ВАЛОВ РЕДУКТОРА Ч 100
РЕДУКТОР Ч 100 КУПИТЬ У НАС
Все виды и модели червячных редукторов по доступным ценам от производителя на условиях заказчика!
Варианты сборки редуктора Ч-100:
Любые сборки по одной цене! Лучшее качество и стоимость! Услуги по ремонту!
Примечания к применению:
- В условиях непрерывной работы (24 часа) уменьшать нагрузку до 70% предела от максимальной
- В период всей эксплуатации следить за уровнем смазочного материала
- Производить постепенный пуск, в избежание рывков и т д
Сегодня в обстановке большой конкуренции довольно сложно предложить лучшую цену на редуктор Ч 100 с относительно достойным качеством. Но наша компания с данной задачей справляется и поэтому мы лидеры в продаже червячных редукторов.
Для того чтобы заказать данное оборудование достаточно просто воспользоваться формой обратной связи или написать заявку на почту. Так же можете заказать себе звонок или позвонить сами по указанным номерам на сайте. На связи специалисты, которые ответят на все ваши вопросы. Добро пожаловать!
| Вид передачи | Червячная цилиндрическая |
|---|---|
| Габаритные размеры | 240*341*312 мм |
| Диапазон передаточных чисел | 8-80 Н/М |
| Материал корпуса | чугун |
| Меж-осевое расстояние мм. | 100 |
| Объем заливаемого масла (л) | 1,5-3,3 л |
-
