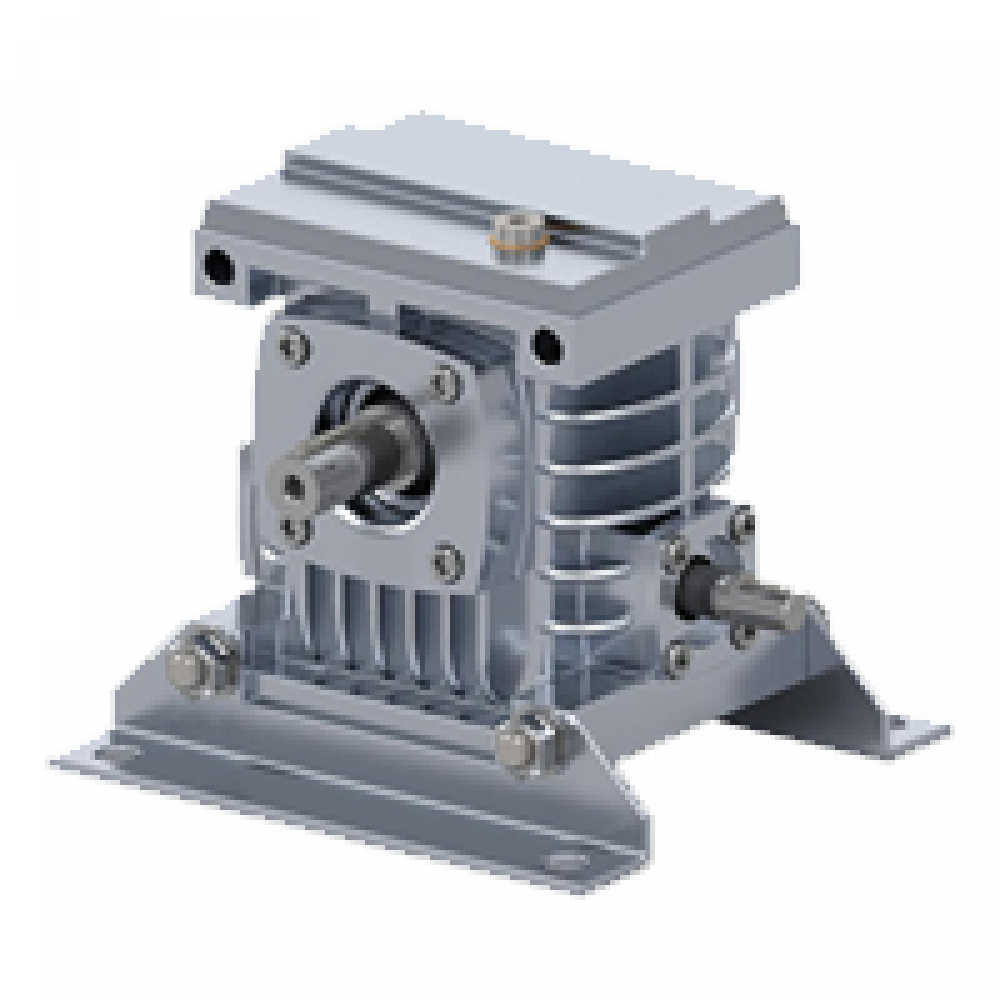

Одноступенчатый универсальный червячный редуктор 2Ч 80 — используется во всех отраслях промышленности Российской федерации и в странах входящих в состав таможенного союза – это Белоруссия, Казахстан, Киргизия и прочие. Предназначен для изменения отношения оборотов на выходном (тихоходном) валу. Отлично конкурирует с западными аналогами и устанавливается практически на все виды оборудования, где необходим принцип работы червячной пары.
РЕДУКТОР 2Ч 80 ХАРАКТЕРИСТИКИ
Редуктор 2Ч 80 имеет собственные характеристики, которые отличны от других моделей этой серии. Все они отражены в чертежах и таблица. Данное оборудование соответствует всем существующим ГОСТам и ТУ и может использоваться без каких-либо на то дополнительных требований.
| Используемое передаточное число | Мт, Н*м | Масса модели, кг | Исполнение оборудования | Климатическое исполнение | Режим работы агрегата |
| 8-00, 10-00, 12.5-00, 16-00, 20-00, 25-00, 31.5-00, 40-00, 50-00, 63-00, 80-00 | 26.0-36.0 | 18.70 | 52.00, 53.00, 56.00, 61.00, 51.00, 62.00, 63.00, 66.00 | У1, У2, У3 работа до – 45 градусов по Цельсию | До 24 ч в сутки с периодическими остановками оборудования для проведения осмотра |
Примечания:
- При установке (первом запуске) следует залить масло (требуемой марки) до уровня;
- В течении всей эксплуатации оборудования следить за уровнем смазочного материала;
- При выборе режима работы «круглосуточно», производить периодически остановки для выявления дефектов и устранения их;
- Нагрузка в момент не должна превышать 70 % порога;
Движения валов возможно осуществлять в обе стороны без изменения оборотов и нагрузочных показателей.
В маркировке модели можно увидеть важные и основные моменты, которые понадобятся при выборе редуктора, например:
2Ч 80-31,5-53-У3, где
- 2Ч 80 – модель редуктора с указанием межосевого (типоразмера) расстояния;
- 31,5 – передаточное отношение;
- 53 – исполнение расположения валов и крепления;
- У3 – Климатическое исполнение (+40:-40)
Чертеж 2Ч 80:
Габаритный чертеж червячного редуктора 2Ч 80
| Аw; | А1; | А2; | А3; | А4; | В1; | В2; | В3; | В4; | Н; | Н1; | Н2; | Н3; | Н4; |
| 80.00 | 225,00 | 185,00 | 50,00 | 180,00 | 140,00 | 212,00 | 250,00 | 165,00 | 92,00 | 267,00 | 75,00 | 50,00 | 42,00 |
Чертеж полого вала червячного редуктора 2Ч 80
Чертеж тихоходного и быстроходного вала редуктора 2Ч 802Ч 80
| l | d | t1 | d2 | d1 | l1 | b | b1 | H1 | t |
| 58 | 15 | 13.45 | 25 | 35 | 42 | 10 | 5 | 92 | 38 |
| d4 | b2 | d2 | L1 | L2 | L4 | L5 | H5 | b1 | d1 | L3 | d3 |
| М8 | 10 | 35 | 160 | 145 | 120 | 36 | 190 | 5 | 25 | 260 | 22,9 |
| d10 | l3 | d6 | d7 | l5 | d8 | h1 | l6 | h2 | l1 | d5 | d9 | l2* | l4 |
| 15 | 20 | 12,5 | 18 | 8 | 41 | 5 | 64 | 8 | 42 | М8 | 90 | 58 | 20 |
*выполняем под заказ любое исполнение валов и их размеры. По стандарту тихий вал редуктора 2Ч 80 равен 58мм.
| эвольвен шлицов | l8 | t1 | s | t2 | l7 | Масло в литрах | Вес в кило |
| 40х1,5х8Н | 116 | 3 | 5 | 30 | 26 | 0,6…1,1 | 18,9 |
ВАРИАНТЫ КРЕПЛЕНИЯ:
РАСПОЛОЖЕНИЕ ЧЕРВЯЧНОЙ ПАРЫ У РЕДУКТОРА:
ВАРИАНТЫ СБОРКИ:
РЕДУКТОР 2Ч 80 КУПИТЬ В НАШЕЙ КОМПАНИИ
Мы с 2007 года на рынке промышленного оборудования и поэтому самый главный аспект при выборе поставщика данного оборудования это цена на редуктор 2Ч 80. Но также не стоит забывать о качестве. Наша компания имеет возможность реализовывать надежные агрегаты этой серии по привлекательной для потребителя стоимости.
Для того чтобы отправить нам заявку, Вам потребуется воспользоваться одним из любых для этого доступных способов. Можете на прямую отправить на почту или попробовать воспользоваться формой обратной связи, но также для этого есть онлайн помощник. Кроме этого можете заказать звонок или позвонить сами. Мы будем очень рады!
| Вид передачи | Червячная цилиндрическая |
|---|---|
| Габаритные размеры | 225*212*268 мм |
| Диапазон передаточных чисел | 8-80 Н/М |
| Материал корпуса | Алюминий |
| Меж-осевое расстояние мм. | 80 |
| Объем заливаемого масла (л) | 0,55-0,99 л |
-
