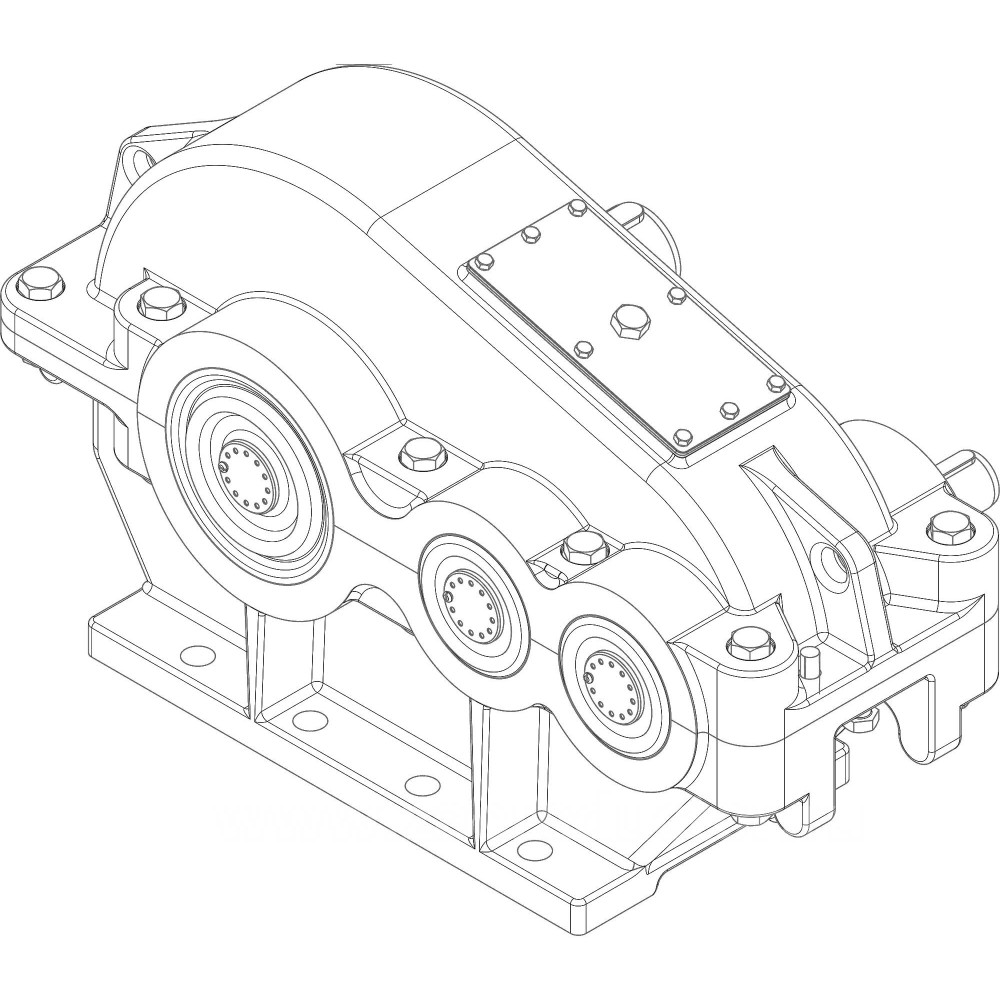

Редуктор ЦДНД-400

Редуктор ЦДНД-400 в основном применяется для преобразования больших мощностей. Это передаточный механизм с невысокими цилиндрическими косозубыми колесами. За счет того, что у головок зубцов выпуклый округлый профиль, а у ножки – вогнутый, при движении шестерней образуется две контактные точки. Повышается нагружаемая способность устройства.

Если купить редуктор ЦДНД-400, он прослужит долго в самых разных областях производства. Преобразователи комплектуются с конвейерами, элеваторами, горнорудным и общепромышленным оборудованием.

Технические нюансы

Редукторы ЦДНД типоразмера 400 работают при постоянной и переменной разнонаправленной нагрузке, в основном и реверсивном режиме. При реверсе рекомендуется снижать нагрузку до 70% от номинала. Устройства обладают большим запасом прочности, спокойно выдерживаются двукратные перегрузки в момент остановки и включения электродвигателя.

Предлагается заказать редуктор ЦДНД-400 с передаточным отношением 12,5, 20, 31,5 40, крутящим моментом выходного вала в пределах 14 кНм. Допустимая радиальная консольная нагрузка на тихоходный вал – 50 кН. Устройства комплектуются с электрическим двигателями, имеющими скорость вращения шпинделя 750. 100 или 1500 оборотов в минуту.

Картерная система смазки обеспечивает бесшумную работу механизма. Ориентировочный объем масла – 30 л.

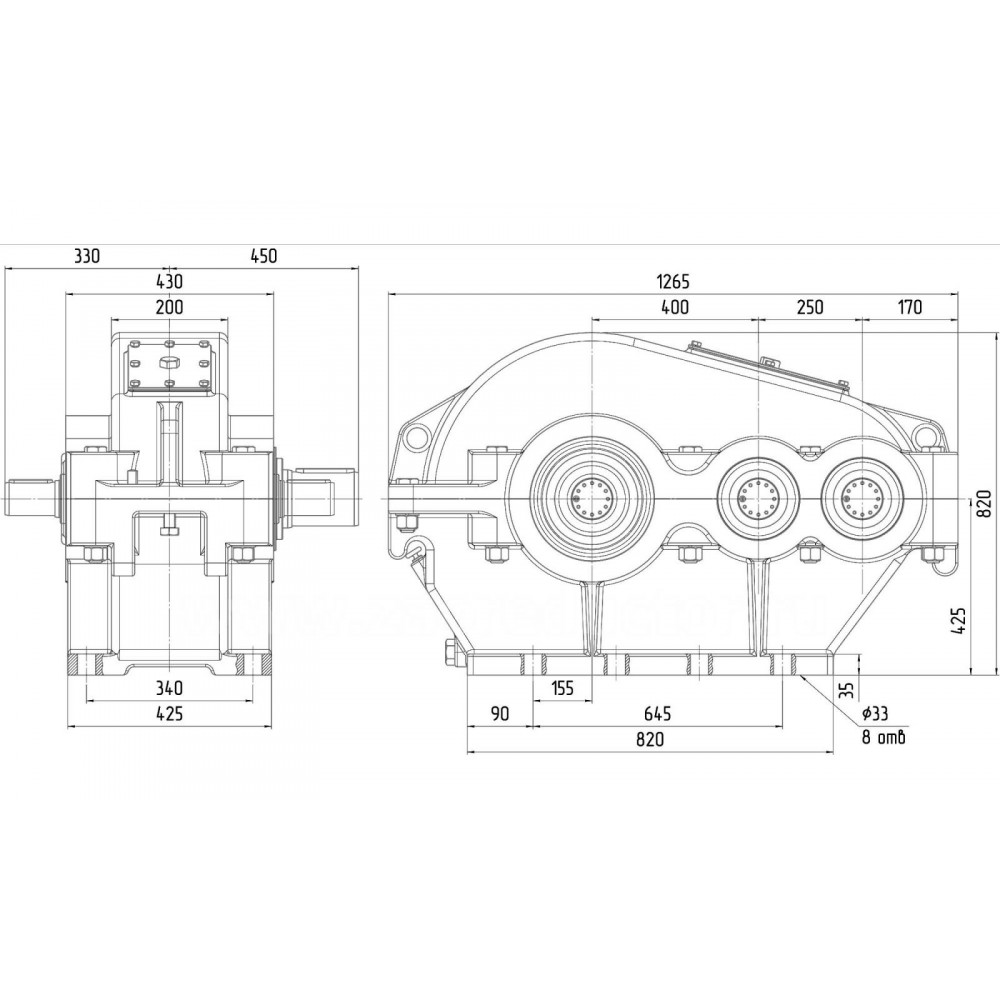

Чертеж

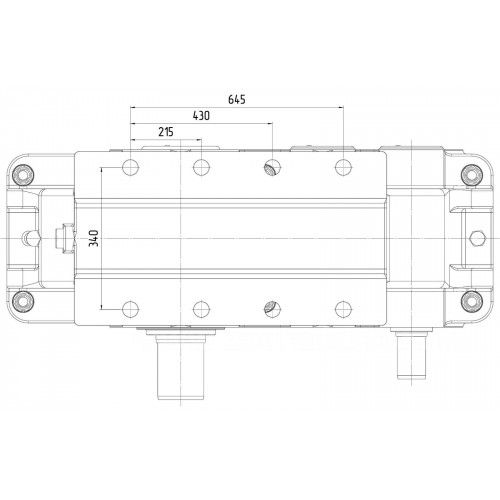

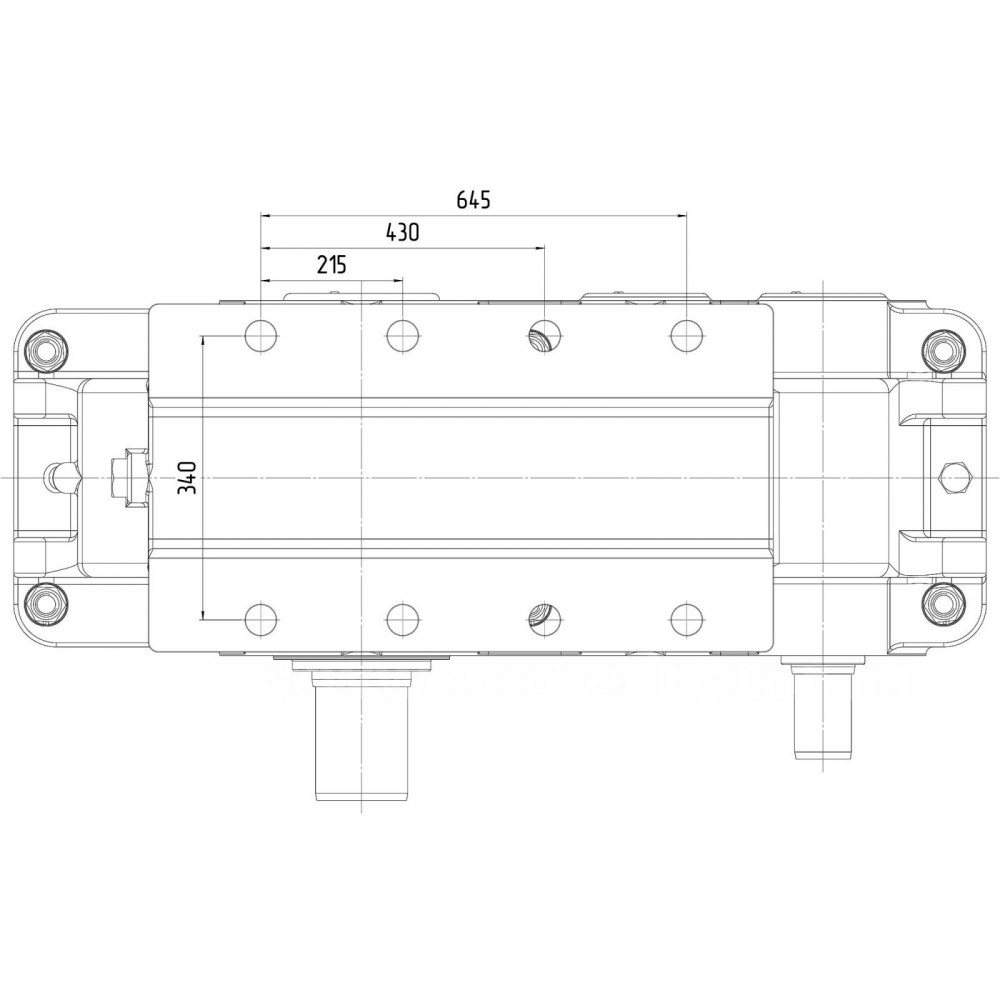

Размер креплений

Чертеж входного вала

Чертеж выходного вала

Исполнения

Обзор модельного ряда

На сайте можно выбрать и купить редуктор ЦДНД-400 в разном конструктивном исполнении, с быстроходным валом в форме цилиндра и конуса. Варьируется расположение основных элементов преобразователя. Тихоходный вал делается полым или оснащается зубчатой муфтой или фланцем.

Прежде, чем заказать редуктор ЦДНД-400, важно определиться с местом установки устройства. Модели выпускаются в разном климатическом исполнении, соответствующем требованиям ГОСТ 15150-69. Можно подобрать варианты для работы в закрытых помещениях с низким уровнем запыления и влажности, а также для эксплуатации под навесами на открытом воздухе. Для горячих цехов приобретают преобразователи в жаропрочном чугунном корпусе.
