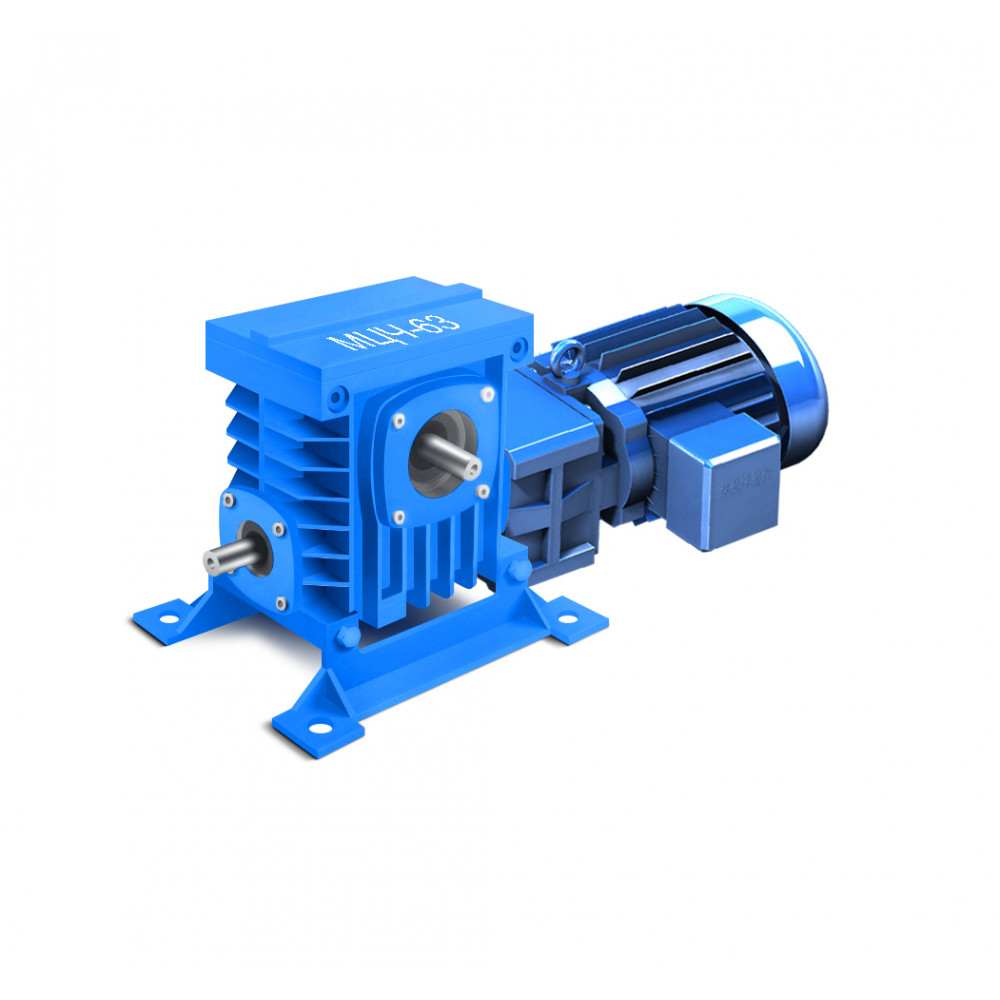

Мотор-редуктор МЦЧ-63

Представляем в нашем каталоге цилиндрическо-червячных мотор редукторов модель МЦЧ-63. Этот агрегат способен значительно увеличить крутящий момент и передаточное отношение до 160 единиц, за счет двух ступеней. Первая состоит из блока цилиндрической передачи вращения двигателя от малой шестерни к большой, которая напрямую соединена с входным валом редуктора 2Ч-63. Благодаря чему у данной конструкции небольшие габариты, но высокие показатели КПД и числовых значений основных параметров.

Используются в основном в специальных машинах в качестве приводного механизма с повышенным показателем силы на выходе.

Характеристики

Основные параметры взяты у второй ступени редукторов этой серии и являются основополагающими.

При АИР80В4 1,5 кВт

При АИР80А4 1,1 кВт

При АИР71В4 0,75 кВт

При АИР71А4 0,55 кВт

При АИР63В4 0,37 кВт

При АИР63В4 0,25 кВт

*обороты на входе 1500 в минуту

При АИР63А6 0,18 кВт

*обороты на входе 1000 в минуту

Сборка

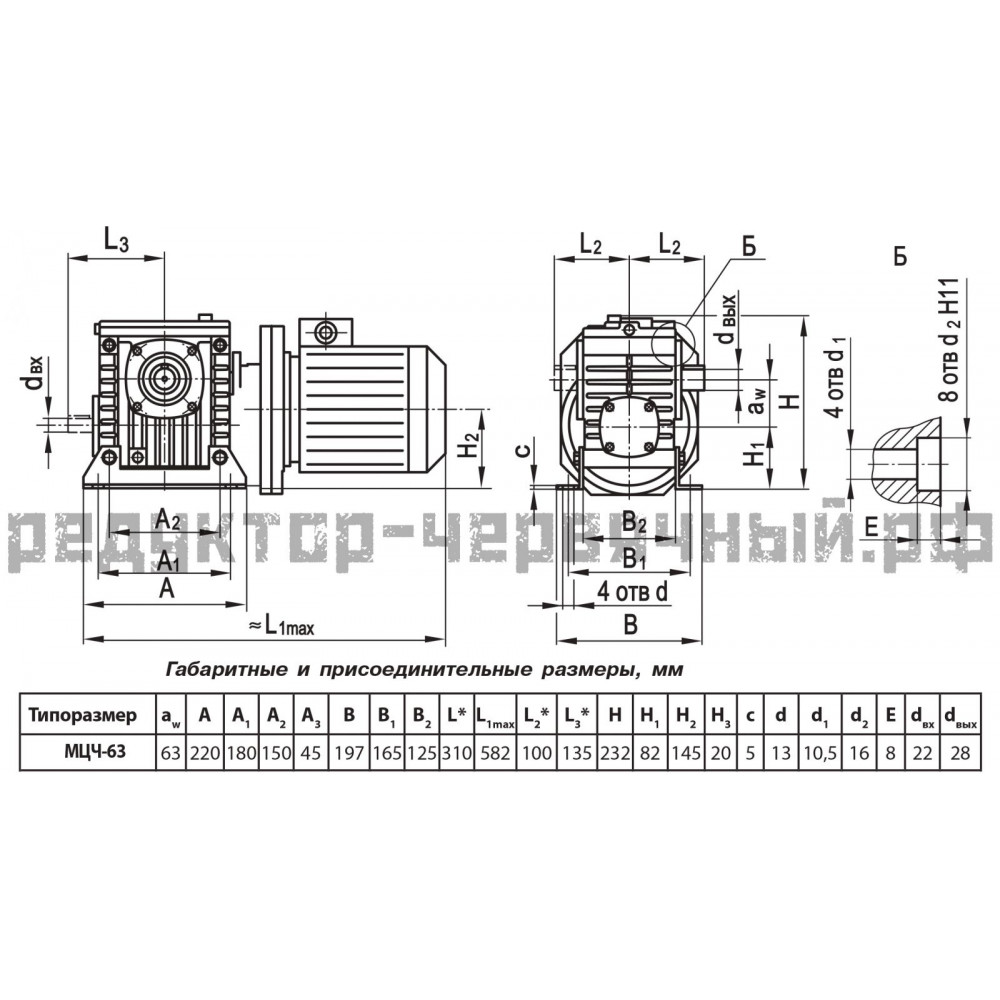

Чертеж

Варианты расположения червячной пары

Пример маркировки

МЦЧ-63-16-52-1-3-К-У3:

• МЦЧ-63 – габарит;
• 16 – передаточное отношение;
• 52 – исполнение;
• 1 – расположение червячной передачи;
• 3 – исполнение по монтажу;
• К – Исполнение вала на выходе (конус);
• У3 – климатическое исполнение

Как купить МЦЧ-63?

Чтобы заказать мотор-редуктор МЦЧ 63 по выбранным параметрам, достаточно просто воспользоваться функционалом сайта (корзина, форма обратной связи, онлайн помощник) или направить заявку на почту сайта. Цена является не фиксированной и может подлежать изменению в зависимости от тех или иных ситуаций для каждого клиента.
