Червячный трехступенчатый мотор-редуктор МЦЧ2-40/63, предназначен для преобразования передаточного момента вращения электродвигателя. Устанавливается в конструкции конвейерного оборудования, промышленных машин и на другие агрегаты, где требуются возможности этого привода в плане своих характеристик. Производится отечественной промышленностью уже достаточно давно, чтобы себя зарекомендовать с лучшей стороны.
Характеристики МЦЧ2 40-63
Конструктивно мотор-редуктор выглядит как соединённые между собой два червячных редуктора 40 и 63 габарита (2Ч-40 и 2Ч-63) и первая цилиндрическая ступень с электродвигателем АИР.
|
Передаточное число |
Об/мин на входе |
Об/мин на выходе |
кВт |
Н.м |
КПД |
|
125 (2х8х8) |
1500 |
12.00 |
0.4 |
241 |
0.71 |
|
1000 |
8.00 |
0.3 |
246 |
0.70 |
|
|
750 |
6.00 |
0.2 |
250 |
0.69 |
|
|
160 (2,5х8х8) |
1500 |
9.38 |
0.3 |
245 |
0.71 |
|
1000 |
6.25 |
0.2 |
249 |
0.70 |
|
|
750 |
4.69 |
0.2 |
253 |
0.69 |
|
|
200 (3,15х8х8) |
1500 |
7.50 |
0.3 |
247 |
0.70 |
|
1000 |
5.00 |
0.2 |
252 |
0.69 |
|
|
750 |
3.75 |
0.2 |
255 |
0.68 |
|
|
250 (2х8х16) |
1500 |
6.00 |
0.2 |
259 |
0.66 |
|
1000 |
4.00 |
0.2 |
263 |
0.65 |
|
|
750 |
3.00 |
0.1 |
265 |
0.64 |
|
|
315 (2,5х8х16) |
1500 |
4.76 |
0.2 |
262 |
0.66 |
|
1000 |
3.17 |
0.1 |
265 |
0.65 |
|
|
750 |
2.38 |
0.1 |
266 |
0.64 |
|
|
400 (3,15х8х16) |
1500 |
3.75 |
0.2 |
263 |
0.61 |
|
1000 |
2.50 |
0.1 |
266 |
0.60 |
|
|
750 |
1.88 |
0.1 |
267 |
0.59 |
|
|
500 (2х16х16) |
1500 |
3.00 |
0.1 |
265 |
0.60 |
|
1000 |
2.00 |
0.1 |
267 |
0.59 |
|
|
750 |
1.50 |
0.1 |
268 |
0.58 |
|
|
630 (2,5х16х16) |
1500 |
2.38 |
0.1 |
266 |
0.60 |
|
1000 |
1.59 |
0.1 |
268 |
0.59 |
|
|
750 |
1.19 |
0.1 |
269 |
0.58 |
|
|
800 (3,15х16х16) |
1500 |
1.88 |
0.1 |
263 |
0.59 |
|
1000 |
1.25 |
0.1 |
266 |
0.58 |
|
|
750 |
0.94 |
0.1 |
267 |
0.56 |
|
|
1000 (4х16х16) |
1500 |
1.50 |
0.1 |
268 |
0.56 |
|
1000 |
1.00 |
0.1 |
269 |
0.54 |
|
|
750 |
0.75 |
0.04 |
270 |
0.53 |
|
|
1250 (2,5х16х31,5) |
1500 |
1.20 |
0.1 |
288 |
0.56 |
|
1000 |
0.80 |
0.04 |
291 |
0.54 |
|
|
750 |
0.60 |
0.03 |
291 |
0.53 |
|
|
1600 (3,15х6х31,5) |
1500 |
0.94 |
0.1 |
289 |
0.55 |
|
1000 |
0.63 |
0.04 |
291 |
0.53 |
|
|
750 |
0.47 |
0.03 |
293 |
0.52 |
|
|
2000 (4х16х31,5) |
1500 |
0.75 |
0.1 |
291 |
0.48 |
|
1000 |
0.50 |
0.03 |
292 |
0.46 |
|
|
750 |
0.38 |
0.03 |
293 |
0.45 |
|
|
2500 (2,5х31,5х31,5) |
1500 |
0.60 |
0.04 |
291 |
0.48 |
|
1000 |
0.40 |
0.03 |
293 |
0.46 |
|
|
750 |
0.30 |
0.02 |
293 |
0.45 |
|
|
3150 (3,15х31,5х31,5) |
1500 |
0.48 |
0.03 |
293 |
0.48 |
|
1000 |
0.32 |
0.02 |
293 |
0.46 |
|
|
750 |
0.24 |
0.02 |
294 |
0.45 |
|
|
4000 (4х31,5х31,5) |
1500 |
0.38 |
0.03 |
293 |
0.39 |
|
1000 |
0.25 |
0.02 |
294 |
0.37 |
|
|
750 |
0.19 |
0.02 |
298 |
0.36 |
|
|
5000 (4х40х31,5) |
1500 |
0.30 |
0.03 |
295 |
0.36 |
|
1000 |
0.20 |
0.02 |
298 |
0.36 |
|
|
750 |
0.15 |
0.01 |
300 |
0.36 |
Пример маркировки:
МЦЧ2 40/63-2500-23-Ц-У3:
- МЦЧ2 – трехступенчатый цилиндрическо-червячный мотор-редуктор;
- 40/63 – межосевое расстояние двух червячных ступеней;
- 2500 – передаточное отношение;
- 23 – исполнение;
- Ц – цилиндрический вал на выходе;
- У3 – климатическое исполнение.

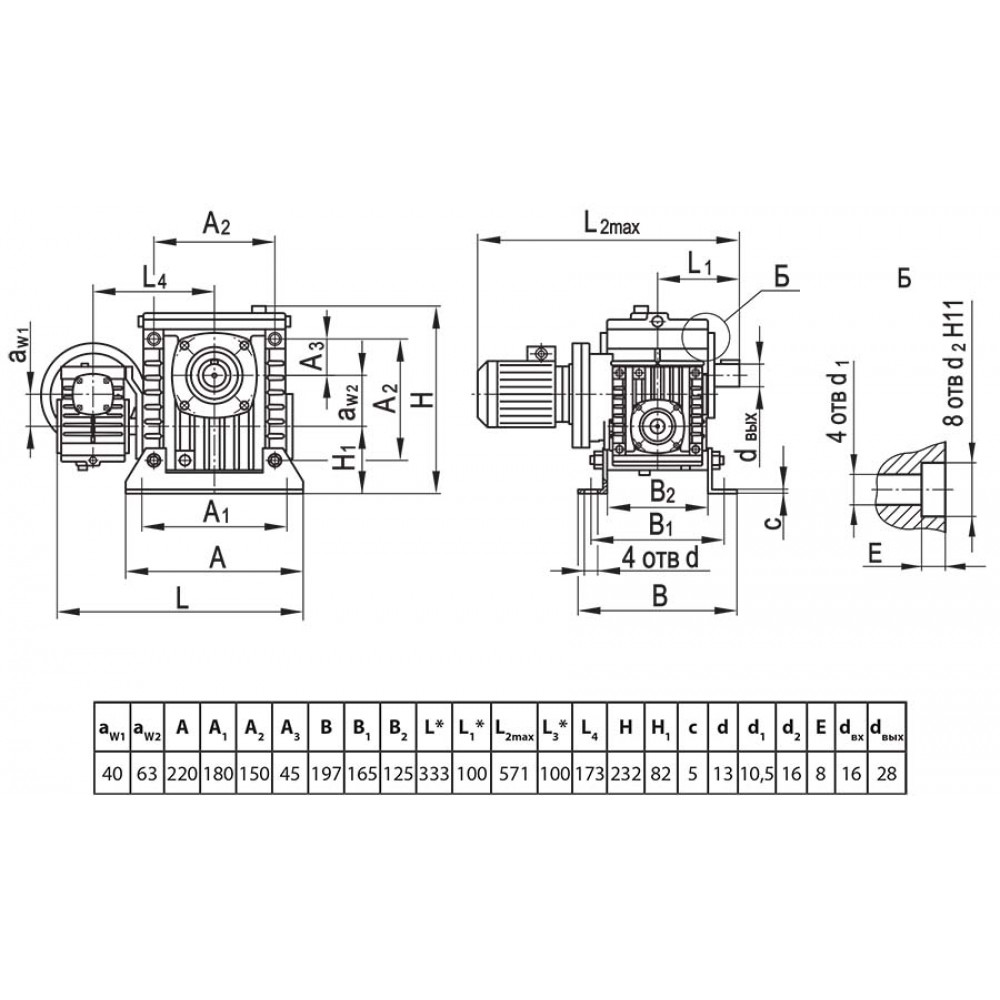

Исполнение
Размеры
|
awi |
aW2 |
А |
А1 |
А2 |
А3 |
В |
В1 |
В2 |
L* |
Li* |
L2max |
L3* |
L4 |
Н |
Hi |
с |
d |
di |
d2 |
Е |
d вх |
d вых |
|
40 |
63 |
220 |
180 |
150 |
45 |
197 |
165 |
125 |
333 |
100 |
502 |
183 |
173 |
232 |
82 |
5 |
13 |
10,5 |
16 |
8 |
16 |
28 |
С фланцем
|
awi |
aW2 |
D |
Di |
D2 |
H |
Li* |
l2 2max |
L3* |
L5 |
L7 |
L8* |
ci |
C2 |
d3 |
d вх |
d вых |
n |
|
40 |
63 |
205 |
140 |
175 |
200 |
100 |
502 |
183 |
323 |
120 |
166 |
10 |
3,5 |
12 |
16 |
28 |
4 |
| Вид передачи | Цилиндрическая червячная трехступенчатая |
|---|---|
| Диапазон передаточных чисел | 125-5000 |
| Материал корпуса | Алюминий |
| Меж-осевое расстояние мм. | 40/63 мм |
-
