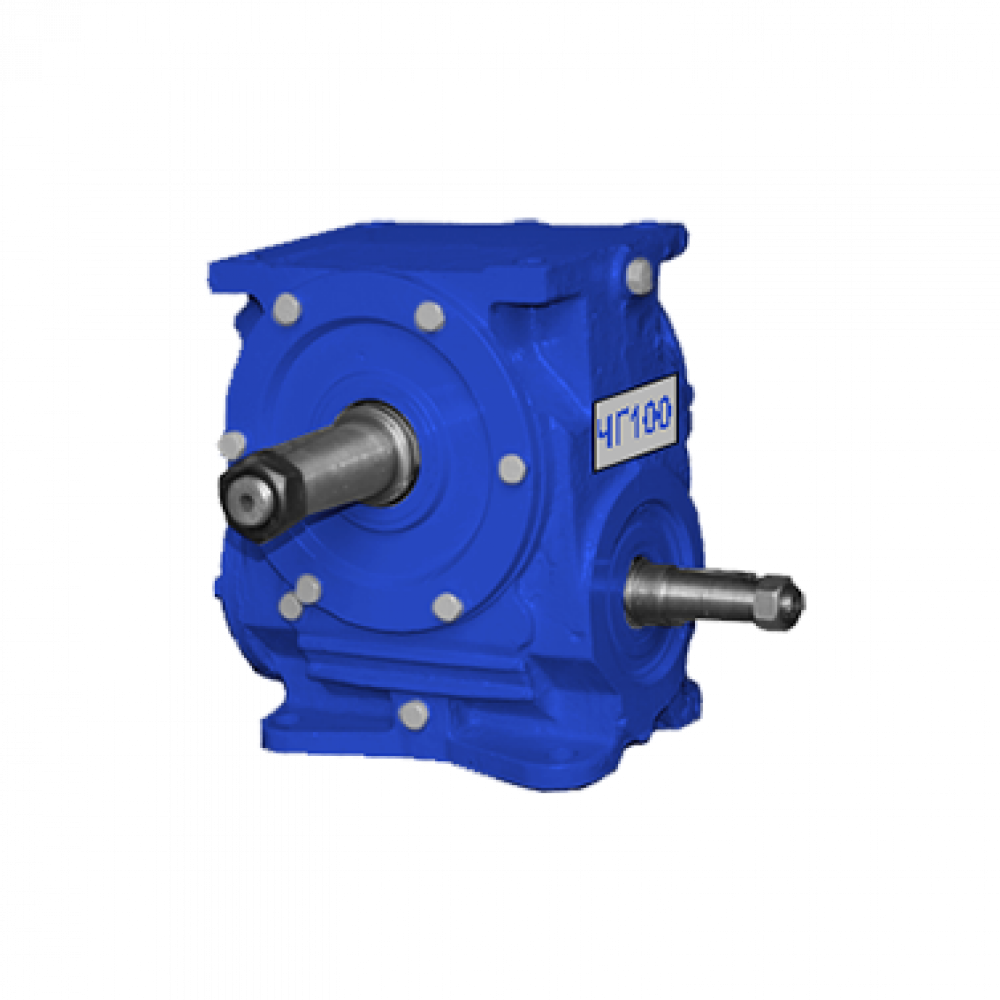

Червячный редуктор глобоидного типа 1Чг 100 предназначен для изменения передаточного отношения до оптимальных чисел, а также количества оборотов на выходном валу. Используется в промышленности повсеместно, в таких странах как Россия, Белоруссия, Казахстан и многие другие государства бывшего СССР.
Свою популярность заслужил за счет простой конструкции и сравнительной низкой ценой, по сравнению с западными аналогами. Это достигалось, в свою очередь, правильной компоновкой деталей и материалов.
ХАРАКТЕРИСТИКИ 1ЧГ 100
Характеристики глобоидного редуктора 1Чг 100, так же как и у других моделей, являются сугубо индивидуальными. Поэтому данная модель на столько популярна сегодня. Обо всем этом Вы узнаете из таблиц и чертежей, что указаны ниже:
| Передаточное число агрегата | Частота вращения быстроходного вала | |||||
| 750-00 об/мин | 1000-00 об/мин | 1500-00 об/мин | ||||
| Мощность на входящем валу в килловатах | На тихоходном валу Н.м | Мощность на входящем валу в килловатах | На тихоходном валу Н.м | Мощность на входящем валу в килловатах | На тихоходном валу Н.м | |
| 10;00
12,5;00 16;00 20;00 25;00 31,5;00 40;00 50;00 63;00 |
5,950
5,570 4,840 4,160 3,260 2,680 2,020 1,450 1,140 |
650.00
750.00 825.00 873.00 825.00 825.00 762.00 651.00 603.00 |
6,350
5,880 5,500 4,960 4,060 3,380 2,500 1,750 1,090 |
600.00
600.00 714.00 794.00 794.00 809.00 730.00 619.00 508.00 |
8,050
7,250 6,880 6,500 5,600 4,800 3,530 2,480 1,680 |
450.00
500.00 600.00 700.00 746.00 794.00 714.00 603.00 492.00 |
Примечания при работе:
- Не допускать радиальную нагрузку на валы свыше 75 % от пределов;
- Масло или смазывающий материал использовать, только строго по рекомендованным маркам в паспорте изделия;
- Соблюдать правила техники безопасности и обращения с оборудованием на производстве.
Маркировка редуктора позволяет нам больше узнать о нем, например:
1Чг-100-31,5-53-У3, где:
- 1Чг 100 – это модель с осевым расстоянием;
- 31,5 — передаточное отношение;
- 53 – исполнение агрегата;
- У3 – уровень климатического исполнения.

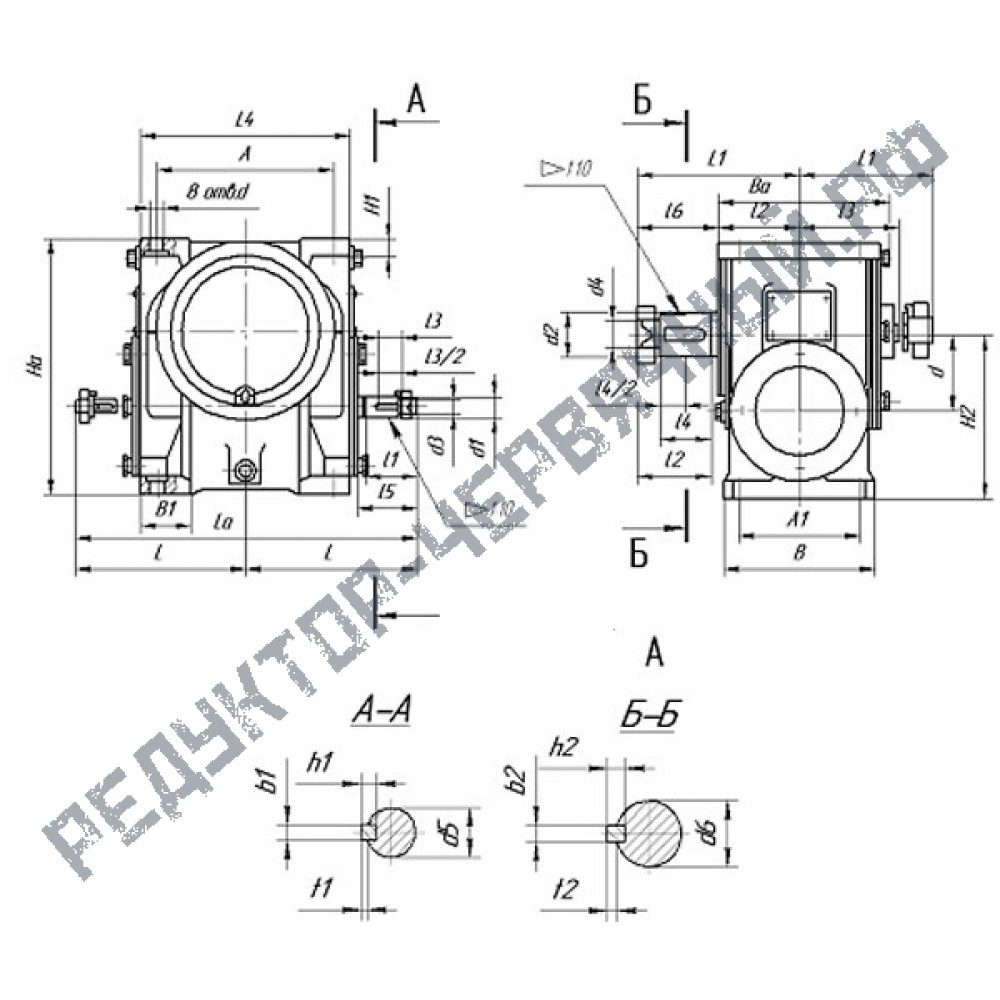

Чертеж редуктора 1Чг 100:
Чертеж глобоидного редуктора редуктора 1Чг 100
| L(л) | L1(л1) | L2(л2) | L3(л3) | L4(л4) | L5(л5) | L6(л6) | L7(л7) | L8(л8) | B(б) | B1(б1) | B2(б2) | H(х) | H1(х1) | H2(х2) |
| Размеры в миллиметрах | ||||||||||||||
| 350.00 | 210.00 | 240.00 | 200.00 | 70.00 | 105 | 120.00 | 110.00 | 225.00 | 175.00 | 140.00 | 332.00 | 312.00 | 200.00 | 18.00 |
| «l1» | «l2» | «l3» | «l4» | «d» | «d1» | «d2» | «d3» | «d4» | «d5»m6 | «d6»m6 | «b1» | «b2» | «t» | «t1» |
| Размеры указаны в миллиметрах | ||||||||||||||
| 60.00 | 110.00 | 42.00 | 82.00 | 14.00 | 28.00 | M16.00×1.500 | M30.00×2.00 | 25.90 | 40.90 | 45.00 | 5.00 | 12.00 | 5.00 | 8.00 |
СХЕМА СБОРКИ
КУПИТЬ РЕДУКТОР 1ЧГ 100
Чтобы купить качественный червячный редуктор 1Чг 100, необходимо всего лишь отправить нам заявку. А это можно сделать с помощью любого способа на сайте. Например – это может быть как форма обратной связи, так и просто электронная почта. Присылайте заявки, звоните, мы всегда будем Вам рады.
Вы всегда можете рассчитывать на бесплатную консультацию и отсрочку платежа. Так же мы способны предложить увеличенный гарантийный ресурс.
| Вид передачи | Червячная глобоидная |
|---|---|
| Габаритные размеры | 350*210*312 мм |
| Диапазон передаточных чисел | 8-80 Н/М |
| Материал корпуса | чугун |
| Меж-осевое расстояние мм. | 100 |
| Объем заливаемого масла (л) | 0,91-1,19 л |
-
