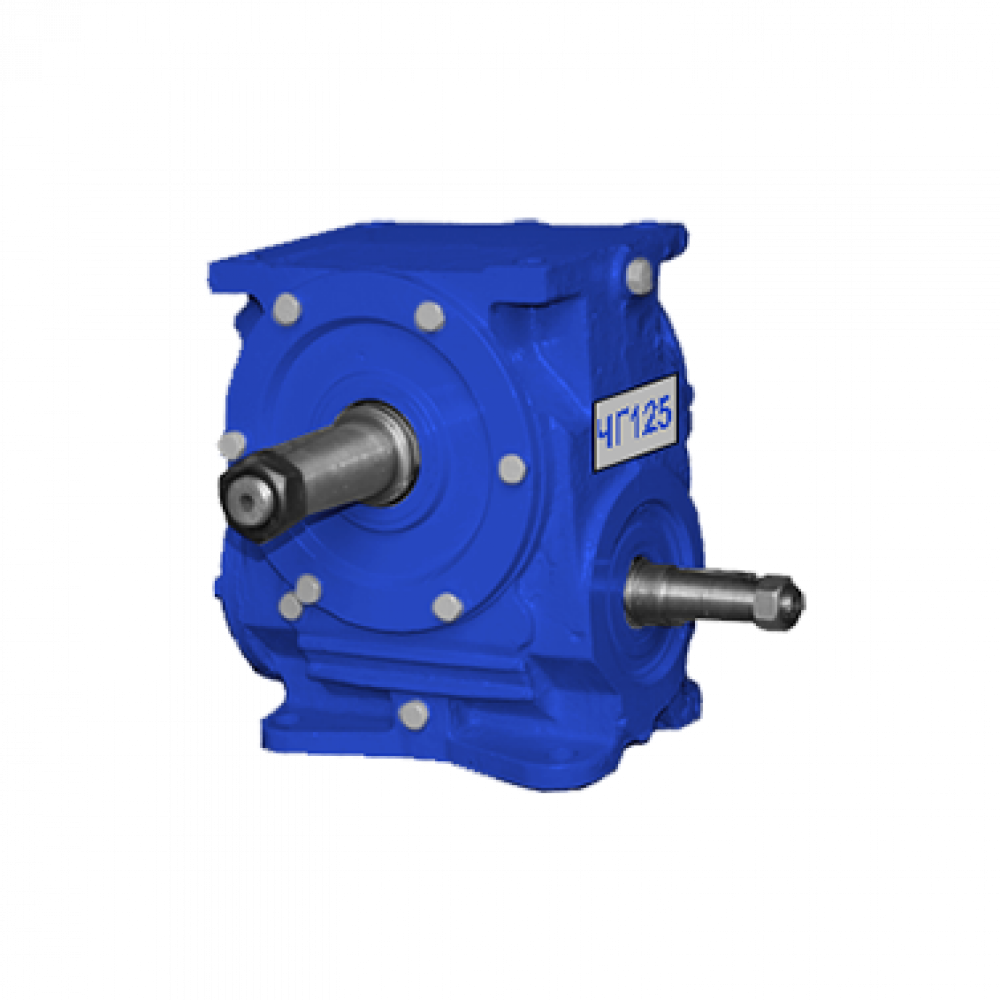

Глобоидный червячный редуктор Чг 125 предназначен для изменения передаточного отношения и количества оборотов на выходном валу, с помощью принципа работы червячной пары. Популярен на рынке России и стран СНГ за счет низкой стоимости и уникальной надежности, что дает огромное преимущество перед западными аналогами.
Используется в промышленности вышеуказанных стран, как в качестве отдельно работающего агрегата, так и в конструкции многих машин. Является самым габаритным представителем своей линейки.
ХАРАКТЕРИСТИКИ ЧГ 125
В характеристиках Чг 125 есть индивидуальные параметры, которые и делают его единственным в своем роде редуктором. Все это Вы сможете узнать из таблиц и чертежей приведенных ниже:
| Передаточное число агрегата | Частота вращения быстроходного вала | |||||
| 750-00 об/мин | 1000-00 об/мин | 1500-00 об/мин | ||||
| Мощность на входящем валу в килловатах | На тихоходном валу Н.м | Мощность на входящем валу в килловатах | На тихоходном валу Н.м | Мощность на входящем валу в килловатах | На тихоходном валу Н.м | |
| 10;00
12,5;00 16;00 20;00 25;00 31,5;00 40;00 50;00 63;00 |
9,50
9,00 8,40 7,50 6,200 4,770 3,720 2,860 2,180 |
1050.00
1225.00 1450.00 1600.00 1587.00 1492.00 1428.00 1302.00 1190.00 |
9,860
9,440 8,800 8,360 7,620 6,100 4,720 3,450 2,600 |
825.00
975.00 1150.00 1350.00 1510.00 1460.00 1398.00 1238.00 1110.00 |
12,70
11,70 10,80 10,10 9,540 8,50 6,50 4,770 3,680 |
725.00
825.00 975.00 1125.00 1300.00 1428.00 1350.00 1190.00 1080.00 |
Примечания по эксплуатации:
- При установке редуктора и его запуске проверить и залить масло до требуемого уровня;
- Не превышать радиальную нагрузку на валы свыше 75% он номинала;
- При эксплуатации в круглосуточном режиме, производить проверочные остановки и др.
В маркировке редуктора есть подробное описание в зашифрованной аббревиатуре:
Чг-125-31,5-53-У3, где:
- Чг 125 –осевое расстояние с моделью редуктора;
- 31,5 — передаточное отношение (число);
- 53 – исполнение агрегата;
- У3 – уровень климатического исполнения.
Чертеж редуктора Чг 125:
Чертеж редуктора Чг 125
| L(л) | L1(л1) | L2(л2) | L3(л3) | L4(л4) | L5(л5) | L6(л6) | L7(л7) | L8(л8) | B(б) | B1(б1) | B2(б2) | H(х) | H1(х1) | H2(х2) |
| Размеры в миллиметрах | ||||||||||||||
| 405.00 | 245.00 | 270.00 | 230.00 | 90.00 | 120.00 | 120.00 | 125.00 | 230.00 | 200.00 | 160.00 | 350.00 | 425.00 | 265.00 | 22.00 |
| «l1» | «l2» | «l3» | «l4» | «d» | «d1» | «d2» | «d3» | «d4» | «d5»m6 | «d6»m6 | «b1» | «b2» | «t» | «t1» |
| Размеры указаны в миллиметрах | ||||||||||||||
| 80.00 | 110.00 | 58.00 | 82.00 | 18.00 | 32.00 | M20.00×1.500 | МЗ6.00хЗ.00 | 29.10 | 50.90 | 55.00 | 6 | 14 | 6 | 9 |
СХЕМА СБОРКИ
КУПИТЬ РЕДУКТОР ЧГ 125
Купить редуктор Чг 125 по низкой цене от производителя в нашей организации вполне реально. Мы являемся производителями и представителями именитых заводов, продукция которых зарекомендовала себя десятилетними поставками на рынок промышленного оборудования.
Чтобы заказать редуктор, необходимо написать нам или позвонить. Для этого телефоны указаны на сайте и почта тоже. Можете использовать специальную форму для отправки заявки в наш адрес.
| Вид передачи | Червячная глобоидная |
|---|---|
| Габаритные размеры | 405*245*425 мм |
| Диапазон передаточных чисел | 8-80 Н/М |
| Материал корпуса | чугун |
| Меж-осевое расстояние мм. | 125 |
| Объем заливаемого масла (л) | 1,3-1,5 л |
-
