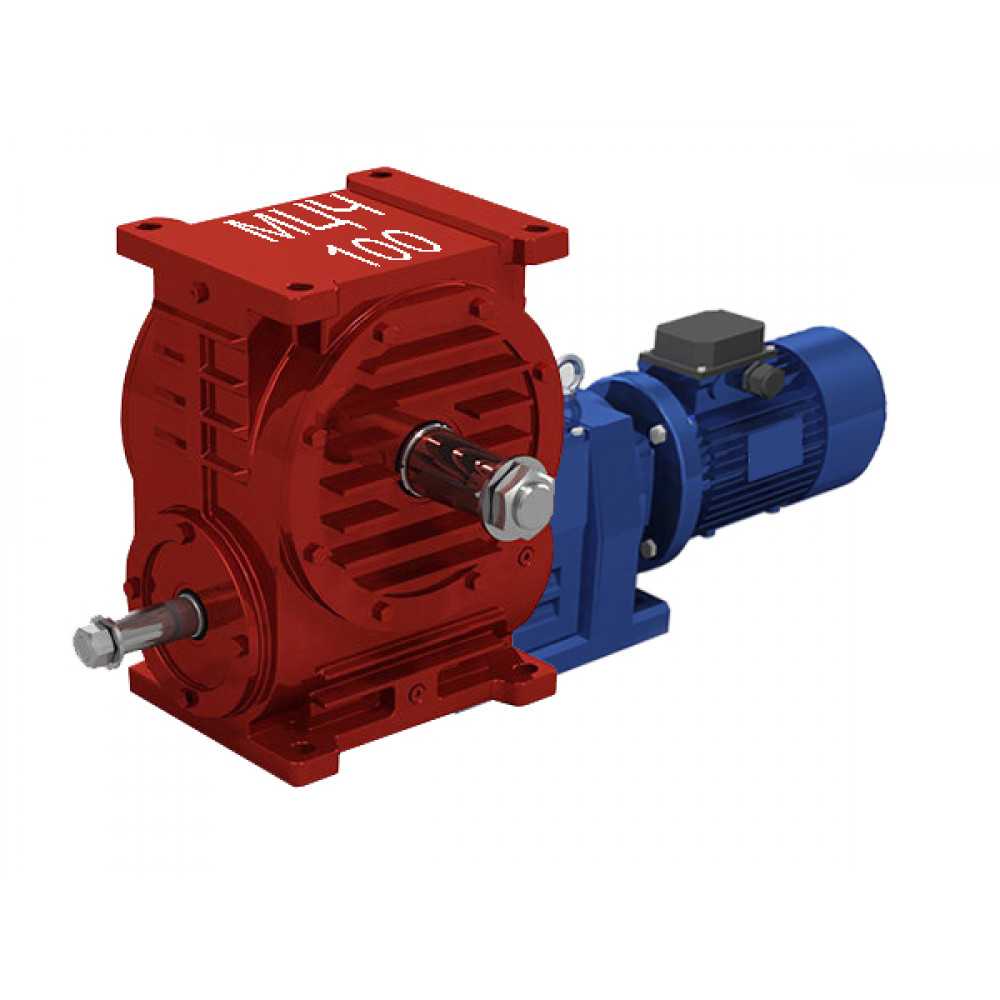

Мотор-редуктор МЦЧ-100

Основным несущим агрегатом, который является второй ступенью в цилиндрическо-червячном мотор-редукторе МЦЧ-100, редуктор Ч-100. Повышенные качества характеристик ему придает первая цилиндрическая ступень, которая выражена в виде простого корпуса с одноступенчатой цилиндрической передачей косого или прямого зуба.

Используется эта модель в машинах специального назначения для промышленности в качестве приводного механизма. Очень популярна за счет своей простоты конструкции и возможности обслуживать неквалифицированному рабочему персоналу на протяжении всей его эксплуатации.

Характеристики

Нужно понимать, перед пуском в работу, что каждая ступень смазывается отдельно от другой.

При АИР 112М4 5,5 кВт

При АИР 100L4 4,0 кВт

При АИР 100S4 3,0 кВт

При АИР 90L4 2,2 кВт

При АИР 80B4 1,5 кВт

При АИР 71B4 0,75 кВт

*обороты на входе 1500 в минуту

При АИР 71B6 0,55 кВт

*обороты на входе 1000 в минуту

Сборка

Расположение червячной пары в пространстве

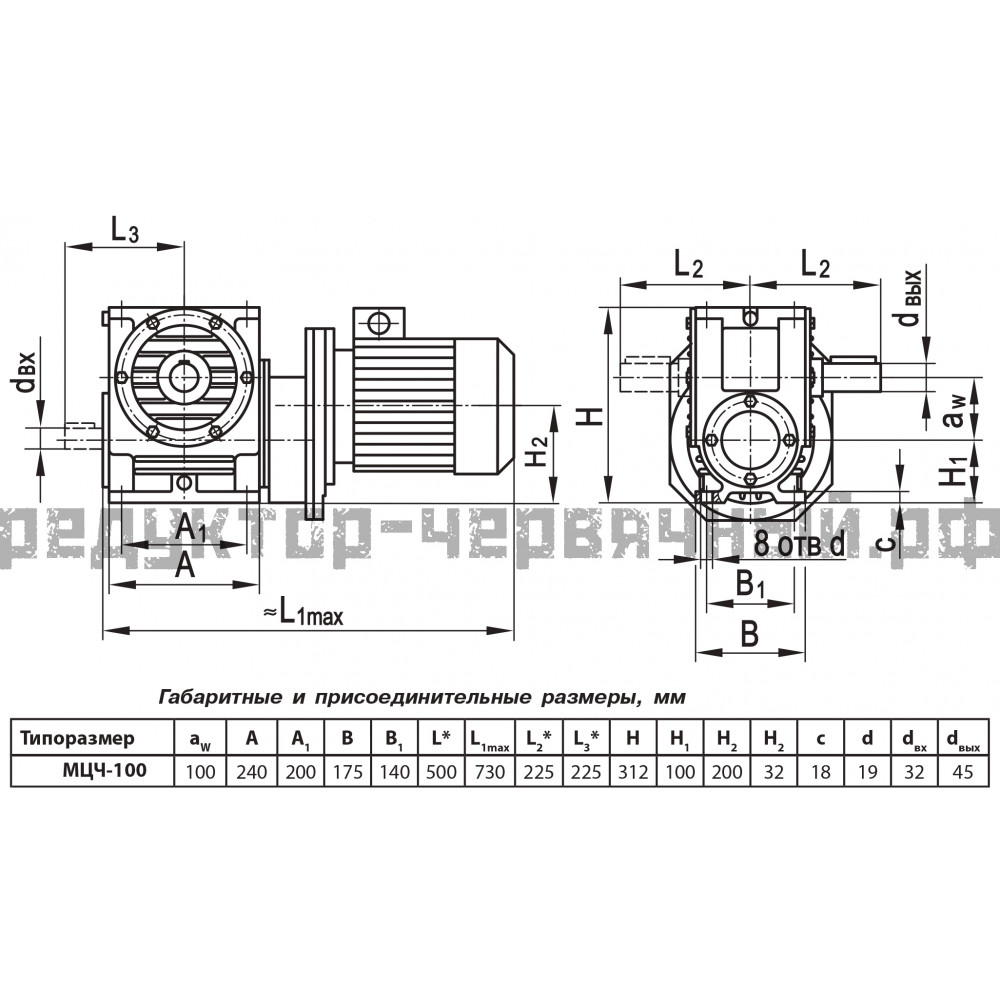

Чертеж мотор-редуктора

Пример маркировки

МЦЧ-100-125-53-2-3-Ц-У3:

• МЦЧ-100 – габарит;
• 125 – передаточное отношение;
• 52 – исполнение;
• 2 – расположение червячной передачи;
• 3 – исполнение по монтажу;
• Ц – Исполнение вала на выходе (цилиндр);
• У3 – климатическое исполнение

Как купить МЦЧ-100 у нас?

Чтобы заказать мотор-редуктор МЦЧ-100, Вам необходимо сначала определить для своих нужд основные его параметры, а потом уже добавить нужный товар в корзину. После этого с Вами свяжутся наши представители и объяснят порядок расчетов и поставки оборудования.

Мы работаем по всей территории Российской федерации с различного рода контрагентами (физ. лица и юр. лица). Оплата за редукторы по договоренности, может быть предоставлена и отсрочка платежа.
