Наиболее распространенной моделью среди отечественных планетарно-червячных двухступенчатых приводов является редуктор ПЧ 160. Он идеально сочетает в себе параметры двух абсолютно разных систем, которые в тандеме дают превосходные технические результаты/ За счет этого выбор покупателей ложиться в сторону данного агрегата.
Особенностью данной компоновки является наличие двух ступеней разных передач. Первая ступень - это планетарный редуктор (реже всего используется редуктор 3МП), вторая ступень - это редуктор Ч-160. Они между собой скреплены фланцевым соединением, что позволяет надежно их удержать друг с другом. В сумме, они образуют уникальные технические параметры, которых традиционным методом двух червячных ступеней, не достичь.
Характеристики
|
Передаточное число |
Об/мин на входе |
Об/мин на выходе |
Мощность в кВт |
Н*М |
КПД |
|
40 (5х8) |
1500 |
37,5 |
8.3 |
1767 |
0.84 |
|
1000 |
25,0 |
6.9 |
2178 |
0.83 |
|
|
750 |
18,7 |
5.6 |
2333 |
0.82 |
|
|
50 (6,3х8) |
1500 |
30,0 |
7.6 |
2059 |
0.84 |
|
1000 |
20,0 |
5.8 |
2305 |
0.82 |
|
|
750 |
15,0 |
4.9 |
2529 |
0.81 |
|
|
63 (8х8) |
1500 |
23,8 |
6.6 |
2215 |
0.82 |
|
1000 |
15,9 |
5.0 |
2491 |
0.81 |
|
|
750 |
11,9 |
4.1 |
2686 |
0.80 |
|
|
80 (5х16) |
1500 |
18,8 |
4.4 |
1800 |
0.81 |
|
1000 |
12,5 |
3.6 |
2187 |
0.80 |
|
|
750 |
9,38 |
2.9 |
2367 |
0.79 |
|
|
100 (6,3х16) |
1500 |
15,0 |
4.0 |
2034 |
0.80 |
|
1000 |
10,0 |
3.0 |
2333 |
0.80 |
|
|
750 |
7,5 |
2.6 |
2665 |
0.79 |
|
|
125 (8х16) |
1500 |
12,0 |
3.5 |
2223 |
0.79 |
|
1000 |
8,0 |
2.7 |
2607 |
0.78 |
|
|
750 |
6,0 |
2.3 |
2906 |
0.78 |
|
|
160 (5х31,5) |
1500 |
9,4 |
2.4 |
1867 |
0.77 |
|
1000 |
6,3 |
2.1 |
2267 |
0.72 |
|
|
750 |
4,7 |
1.7 |
2467 |
0.71 |
|
|
200 (6,3х31,5) |
1500 |
7,5 |
2.3 |
2115 |
0.74 |
|
1000 |
5,0 |
1.8 |
2431 |
0.70 |
|
|
750 |
3,8 |
1.6 |
2811 |
0.68 |
|
|
250 (8х31,5) |
1500 |
6,0 |
2.2 |
2315 |
0.65 |
|
1000 |
4,0 |
1.8 |
2745 |
0.64 |
|
|
750 |
3,0 |
1.6 |
3089 |
0.62 |
|
|
315 (6,3х6,3х8) |
1500 |
4.76 |
2.0 |
2973 |
0.75 |
|
1000 |
3.17 |
1.3 |
3017 |
0.74 |
|
|
750 |
2.38 |
1.0 |
3037 |
0.73 |
|
|
400 (6,3х8х8) |
1500 |
3.75 |
1.6 |
3000 |
0.74 |
|
1000 |
2.50 |
1.1 |
3033 |
0.73 |
|
|
750 |
1.88 |
0.8 |
3050 |
0.72 |
|
|
500 (8х8х8) |
1500 |
3.00 |
1.3 |
3023 |
0.73 |
|
1000 |
2.00 |
0.9 |
3047 |
0.72 |
|
|
750 |
1.50 |
0.7 |
3060 |
0.71 |
|
|
630 (6,3х6,3х16) |
1500 |
2.38 |
1.1 |
3307 |
0.72 |
|
1000 |
1.59 |
0.8 |
3350 |
0.72 |
|
|
750 |
1.19 |
0.6 |
3370 |
0.71 |
|
|
800 (6,3х8х16) |
1500 |
1.88 |
0.9 |
3333 |
0.71 |
|
1000 |
1.25 |
0.6 |
3367 |
0.70 |
|
|
750 |
0.94 |
0.5 |
3383 |
0.70 |
|
|
1000 (8х8х16) |
1500 |
1.50 |
0.7 |
3357 |
0.70 |
|
1000 |
1.00 |
0.5 |
3380 |
0.69 |
|
|
750 |
0.75 |
0.4 |
3393 |
0.68 |
|
|
1250 (5х8х31,5) |
1500 |
1.20 |
0.6 |
3525 |
0.69 |
|
1000 |
0.80 |
0.4 |
3560 |
0.68 |
|
|
750 |
0.60 |
0.3 |
3576 |
0.67 |
|
|
1600 (6,3х8х31,5) |
1500 |
0.94 |
0.5 |
3547 |
0.68 |
|
1000 |
0.63 |
0.4 |
3573 |
0.67 |
|
|
750 |
0.47 |
0.3 |
3587 |
0.66 |
|
|
2000 (8х8х31,5) |
1500 |
0.75 |
0.4 |
3565 |
0.67 |
|
1000 |
0.50 |
0.3 |
3584 |
0.66 |
|
|
750 |
0.38 |
0.2 |
3595 |
0.65 |
|
|
2500 (8х8х40) |
1500 |
0.60 |
0.3 |
3174 |
0.66 |
|
1000 |
0.40 |
0.2 |
3188 |
0.66 |
|
|
750 |
0.30 |
0.2 |
3196 |
0.65 |
|
|
3150 (8х8х50) |
1500 |
0.48 |
0.2 |
2874 |
0.65 |
|
1000 |
0.32 |
0.2 |
2888 |
0.64 |
|
|
750 |
0.24 |
0.1 |
2896 |
0.63 |
|
|
4000 (8х8х63) |
1500 |
0.38 |
0.1 |
2141 |
0.64 |
|
1000 |
0.25 |
0.1 |
2155 |
0.63 |
|
|
750 |
0.19 |
0.1 |
2163 |
0.62 |
|
|
5000 (8х8х80) |
1500 |
0.30 |
0.1 |
1594 |
0.63 |
|
1000 |
0.20 |
0.1 |
1608 |
0.62 |
|
|
750 |
0.15 |
0.04 |
1615 |
0.61 |
Расшифровка маркировки:
ПЧ-160-800-56-2-У1-Ф-К-Ц:
- ПЧ – планетарно-червячный редуктор;
- 160 – межосевое расстояние второй ступени в мм.;
- 800 – передаточное число;
- 56 – исполнение редуктора;
- 2 – расположение червячной пары;
- У1 – исполнение по климату;
- Ф – опорный фланец на выходе;
- К – входящий конусный вал;
- Ц – выходной цилиндрический вал.
Размеры

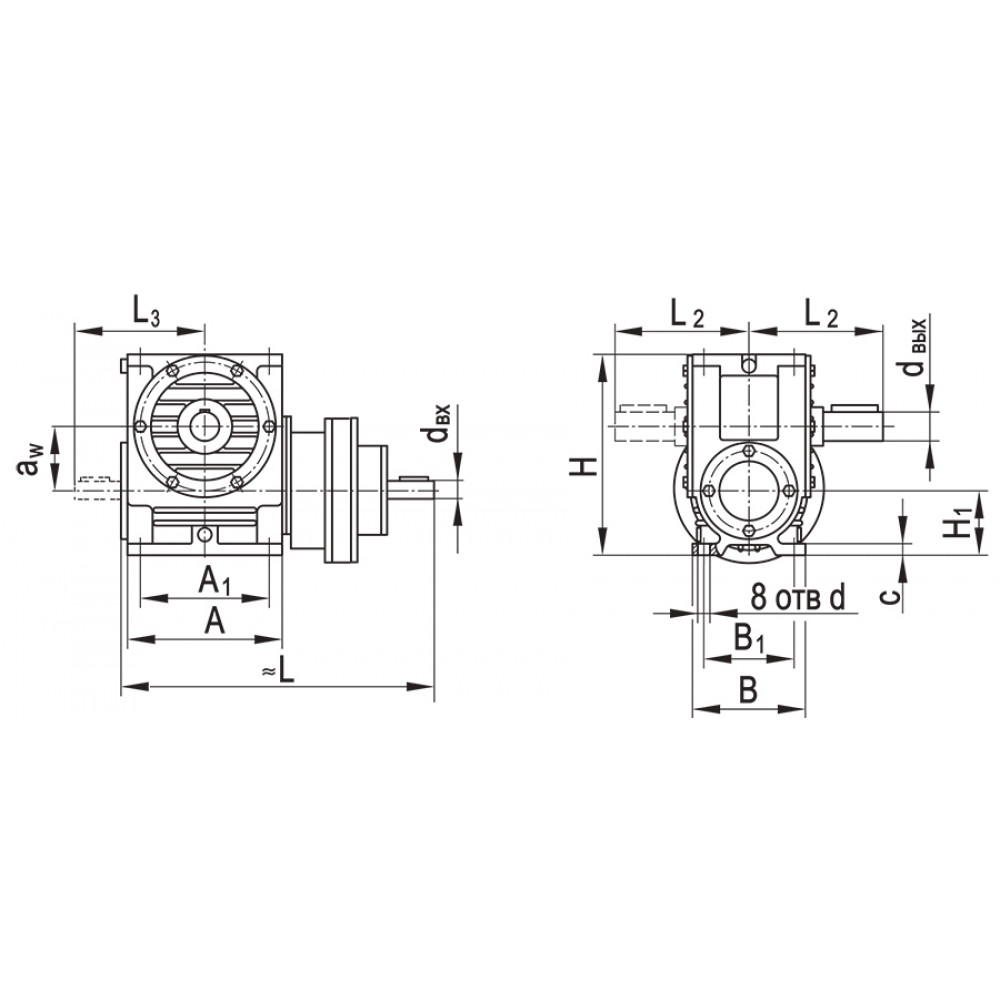

Чертеж редуктора
|
L3* |
Н |
Hi |
с |
d |
d вх |
d вых |
|
345 |
500 |
140 |
30 |
22 |
40 |
70 |
|
aw |
А |
А1 |
В |
В1 |
L* |
L, 1max |
L2* |
|
160 |
350 |
300 |
280 |
230 |
800 |
781 828 |
280 |
Чертеж редуктора с фланцем
|
L7 |
L8* |
ci |
C2 |
di |
d вх |
d вых |
n |
|
200 |
345 |
20 |
5 |
19 |
40 |
70 |
6 |
|
aw |
D |
Di |
D2 |
H |
L* |
L, 1max |
L2* |
L3* |
|
160 |
360 |
280 |
325 |
500 |
800 |
781 828 |
280 |
345 |
Чертеж входного вала
Цилиндрический
|
Диаметр конца вала d /d , мм вх вых |
d |
l |
di |
li |
bi |
ti |
|
40 |
40k6 |
110 |
M12 |
30 |
12 |
43 |
Конусный с внутренней резьбой
|
Диаметр конца вала d /d , мм вх вых |
d2 |
l2 |
d3 |
l3 |
Ь2 |
t2 |
|
40 |
40 |
82 |
M12 |
30 |
10 |
20,95 |
Конусный с наружной резьбой
|
Диаметр конца вала d /d , мм вх вых |
d4 |
l4 |
d5 |
l5 |
b3 |
t3 |
|
40 |
40 |
110 |
M24 2 |
82 |
10 |
20,95 |
Чертеж выходного вала
Цилиндр
|
Диаметр конца вала d /d , мм вх вых |
d |
l |
di |
li |
bi |
ti |
|
70 |
70m6 |
140 |
M24 |
50 |
20 |
74,5 |
Конус с внутренней резьбой
|
Диаметр конца вала d /d , мм вх вых |
d2 |
l2 |
d3 |
l3 |
Ь2 |
t2 |
|
70 |
70 |
105 |
M24 |
45 |
18 |
36,375 |
Конус с наружной резьбой
|
Диаметр конца вала d /d , мм вх вых |
d4 |
l4 |
d5 |
l5 |
b3 |
t3 |
|
70 |
70 |
140 |
M48 3 |
105 |
18 |
36,375 |
Полый шпонка
|
Диаметр конца вала d , мм вых |
dio |
dii |
lii |
li2 |
li3 |
Ь5 |
t5 |
|||||
|
70 |
60 |
72 |
275 |
Технические характеристики Редуктор ПЧ 160
