Двухступенчатый планетарно-червячный редуктор ПЧ-125 отечественного производства, является доказательством простой, но гениальной инженерной мысли, которая смогла спроектировать данную модель. Преимущества данной конструкции перед европейскими аналогами неоспоримо, ведь редуктор ПЧ-125 очень прост и состоит из первой планетарной ступени (чаще всего это редуктор 3МП) и червячной второй ступени, которая изготавливается из редуктора Ч-125.
Такая компоновка позволила обойтись без импортных комплектующих и поставлять эти приводы в более короткие сроки, чем у импорта.
Характеристики
|
Передаточное число |
Об/мин на входе |
Об/мин на выходе |
Мощность в кВт |
Н*М |
КПД |
|
40 (5х8) |
1500 |
37,5 |
5.1 |
1067 |
0.83 |
|
1000 |
25,0 |
3.7 |
1155 |
0.82 |
|
|
750 |
18,7 |
2.9 |
1200 |
0.81 |
|
|
50 (6,3х8) |
1500 |
30,0 |
4.2 |
1122 |
0.83 |
|
1000 |
20,0 |
3.1 |
1192 |
0.81 |
|
|
750 |
15,0 |
2.6 |
1315 |
0.80 |
|
|
63 (8х8) |
1500 |
23,8 |
3.5 |
1166 |
0.81 |
|
1000 |
15,9 |
2.7 |
1293 |
0.78 |
|
|
750 |
11,9 |
2.3 |
1407 |
0.75 |
|
|
80 (5х16) |
1500 |
18,8 |
2.7 |
1067 |
0.79 |
|
1000 |
12,5 |
2.3 |
1333 |
0.75 |
|
|
750 |
9,38 |
2.0 |
1467 |
0.72 |
|
|
100 (6,3х16) |
1500 |
15,0 |
2.5 |
1232 |
0.76 |
|
1000 |
10,0 |
2.1 |
1443 |
0.73 |
|
|
750 |
7,5 |
1.7 |
1559 |
0.71 |
|
|
125 (8х16) |
1500 |
12,0 |
2.2 |
1365 |
0.75 |
|
1000 |
8,0 |
1.8 |
1541 |
0.72 |
|
|
750 |
6,0 |
1.4 |
1633 |
0.71 |
|
|
160 (5х31,5) |
1500 |
9,4 |
2.0 |
1433 |
0.72 |
|
1000 |
6,3 |
1.2 |
1322 |
0.71 |
|
|
750 |
4,7 |
1.0 |
1433 |
0.70 |
|
|
200 (6,3х31,5) |
1500 |
7,5 |
1.4 |
1238 |
0.69 |
|
1000 |
5,0 |
1.1 |
1413 |
0.68 |
|
|
750 |
3,8 |
0.9 |
1571 |
0.67 |
|
|
250 (8х31,5) |
1500 |
6,0 |
1.3 |
1349 |
0.64 |
|
1000 |
4,0 |
1.0 |
1545 |
0.63 |
|
|
750 |
3,0 |
0.9 |
1682 |
0.61 |
|
|
315 (6,3х6,3х8) |
1500 |
4.76 |
1.1 |
1563 |
0.70 |
|
1000 |
3.17 |
0.8 |
1580 |
0.69 |
|
|
750 |
2.38 |
0.6 |
1588 |
0.68 |
|
|
400 (6,3х8х8) |
1500 |
3.75 |
0.9 |
1573 |
0.68 |
|
1000 |
2.50 |
0.6 |
1587 |
0.67 |
|
|
750 |
1.88 |
0.5 |
1593 |
0.66 |
|
|
500 (8х8х8) |
1500 |
3.00 |
0.7 |
1583 |
0.66 |
|
1000 |
2.00 |
0.5 |
1592 |
0.66 |
|
|
750 |
1.50 |
0.4 |
1597 |
0.65 |
|
|
630 (6,3х6,3х16) |
1500 |
2.38 |
0.7 |
1763 |
0.64 |
|
1000 |
1.59 |
0.5 |
1780 |
0.62 |
|
|
750 |
1.19 |
0.4 |
1788 |
0.62 |
|
|
800 (6,3х8х16) |
1500 |
1.88 |
0.5 |
1773 |
0.64 |
|
1000 |
1.25 |
0.4 |
1787 |
0.62 |
|
|
750 |
0.94 |
0.3 |
1793 |
0.62 |
|
|
1000 (8х8х16) |
1500 |
1.50 |
0.4 |
1783 |
0.63 |
|
1000 |
1.00 |
0.3 |
1792 |
0.61 |
|
|
750 |
0.75 |
0.2 |
1797 |
0.60 |
|
|
1250 (5х8х31,5) |
1500 |
1.20 |
0.4 |
1907 |
0.62 |
|
1000 |
0.80 |
0.3 |
1950 |
0.62 |
|
|
750 |
0.60 |
0.2 |
1970 |
0.61 |
|
|
1600 (6,3х8х31,5) |
1500 |
0.94 |
0.3 |
1933 |
0.62 |
|
1000 |
0.63 |
0.2 |
1967 |
0.61 |
|
|
750 |
0.47 |
0.2 |
1983 |
0.60 |
|
|
2000 (8х8х31,5) |
1500 |
0.75 |
0.3 |
1957 |
0.61 |
|
1000 |
0.50 |
0.2 |
1980 |
0.60 |
|
|
750 |
0.38 |
0.1 |
1993 |
0.59 |
|
|
2500 (8х8х40) |
1500 |
0.60 |
0.2 |
1683 |
0.60 |
|
1000 |
0.40 |
0.1 |
1692 |
0.59 |
|
|
750 |
0.30 |
0.1 |
1697 |
0.58 |
|
|
3150 (8х8х50) |
1500 |
0.48 |
0.1 |
1458 |
0.59 |
|
1000 |
0.32 |
0.1 |
1463 |
0.58 |
|
|
750 |
0.24 |
0.1 |
1465 |
0.57 |
|
|
4000 (8х8х63) |
1500 |
0.38 |
0.1 |
1149 |
0.58 |
|
1000 |
0.25 |
0.1 |
1159 |
0.57 |
|
|
750 |
0.19 |
0.04 |
1164 |
0.57 |
|
|
5000 (8х8х80) |
1500 |
0.30 |
0.1 |
906 |
0.57 |
|
1000 |
0.20 |
0.03 |
918 |
0.56 |
|
|
750 |
0.15 |
0.03 |
925 |
0.55 |
Расшифровка маркировки:
ПЧ-125-1250-53-2-У2-Ф-К-Ц:
- ПЧ – планетарно-червячный редуктор;
- 125 – межосевое расстояние второй ступени в мм.;
- 1250 – передаточное число;
- 53 – исполнение редуктора;
- 2 – расположение червячной пары;
- У2 – исполнение по климату;
- Ф – опорный фланец на выходе;
- К – входящий конусный вал;
- Ц – выходной цилиндрический вал.
Размеры

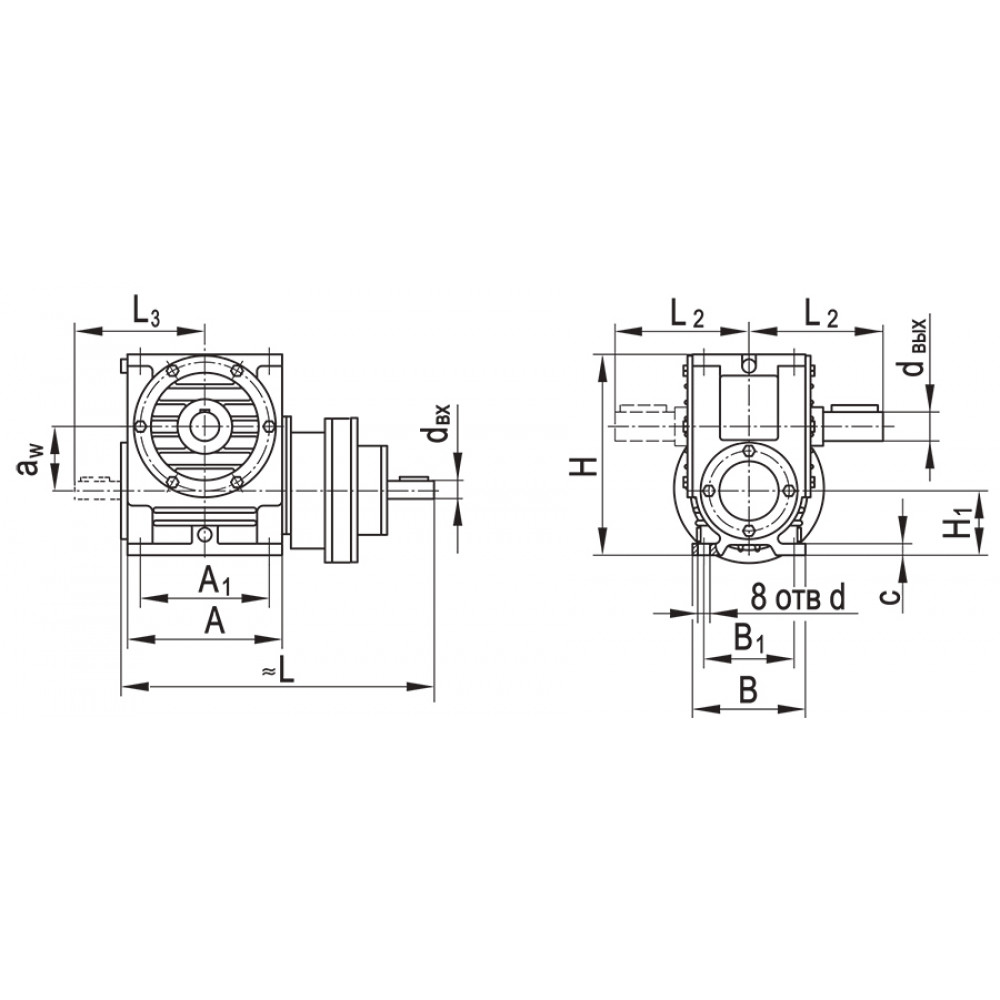

Чертеж редуктора
|
L3* |
Н |
Hi |
с |
d |
d вх |
d вых |
|
261 |
396 |
111 |
22 |
19 |
32 |
55 |
|
aw |
А |
А1 |
В |
В1 |
L* |
L, 1max |
L2* |
|
125 |
275 |
230 |
230 |
190 |
630 |
802 827 |
230 |
Чертеж редуктора с фланцем
|
L7 |
L8* |
ci |
C2 |
di |
d вх |
d вых |
n |
|
170 |
285 |
16 |
5 |
15 |
32 |
55 |
6 |
|
aw |
D |
Di |
D2 |
H |
L* |
L, 1max |
L2* |
L3* |
|
125 |
300 |
230 |
270 |
396 |
630 |
802 827 |
230 |
261 |
Чертеж входного вала
Цилиндрический
|
Диаметр конца вала d /d , мм вх вых |
d |
l |
di |
li |
bi |
ti |
|
32 |
32k6 |
80 |
M10 |
25 |
10 |
35 |
Конусный с внутренней резьбой
|
Диаметр конца вала d /d , мм вх вых |
d2 |
l2 |
d3 |
l3 |
Ь2 |
t2 |
|
32 |
32 |
58 |
M10 |
25 |
6 |
17,05 |
Конусный с наружной резьбой
|
Диаметр конца вала d /d , мм вх вых |
d4 |
l4 |
d5 |
l5 |
b3 |
t3 |
|
32 |
32 |
100 |
M20 1,5 |
58 |
6 |
17,05 |
Чертеж выходного вала
Цилиндр
|
Диаметр конца вала d /d , мм вх вых |
d |
l |
di |
li |
bi |
ti |
|
55 |
55m6 |
110 |
M20 |
45 |
16 |
59 |
Конус с внутренней резьбой
|
Диаметр конца вала d /d , мм вх вых |
d2 |
l2 |
d3 |
l3 |
Ь2 |
t2 |
|
55 |
55 |
82 |
M20 |
45 |
14 |
28,95 |
Конус с наружной резьбой
|
Диаметр конца вала d /d , мм вх вых |
d4 |
l4 |
d5 |
l5 |
b3 |
t3 |
|
55 |
55 |
110 |
M36 3 |
82 |
14 |
28,95 |
Полый шпонка
|
Диаметр конца вала d , мм вых |
dio |
dii |
lii |
li2 |
li3 |
Ь5 |
t5 |
|||||||
|
55 |
50 |
60 |
230 |
110 |
60 |
14 |
&l
| Вид передачи | Планетарно-червячная |
|---|---|
| Диапазон передаточных чисел | 0-5000 |
| Материал корпуса | чугун |
| Меж-осевое расстояние мм. | 125 |
-
