Мотор-редуктор 3МП-125

Передаточный механизм планетарного типа необходим для преобразования усилия, подаваемого на вал от электрического привода. Редуктор понижает скорость вращения, при этом повышается крутящий момент. Купить планетарный мотор-редуктор 3МП-125 (с радиусом вращения сателлитов 125 мм) можно для комплектации общестроительного оборудования, различных промышленных машин, сельскохозяйственных приспособлений для перемешивания и измельчения зерна. Исключением являются подъемные механизмы.

Конструкция преобразователя

Планетарная зубчатая передача состоит из нескольких видов зубчатых колес. Расположение и принцип движения элементов схож с солнечной системой. В центре механизма на оси расположена солнечная шестеренка. Большая коронная шестерня зубцами зацепляется со всеми остальными элементами. Сателлиты – небольшие зубчатые колеса, они соединены с подвижным водилом, обеспечивающим свободу перемещения элементов.

На сайте можно подобрать и заказать планетарный мотор-редуктор 3МП-125 с одной, двумя и тремя передаточными ступенями. Устройство представляет собой единый компактный узел, состоящий из соосно закрепленных электродвигателя и планетарного редуктора. Используются двигатели мощностью до 90 кВт.

Чертеж

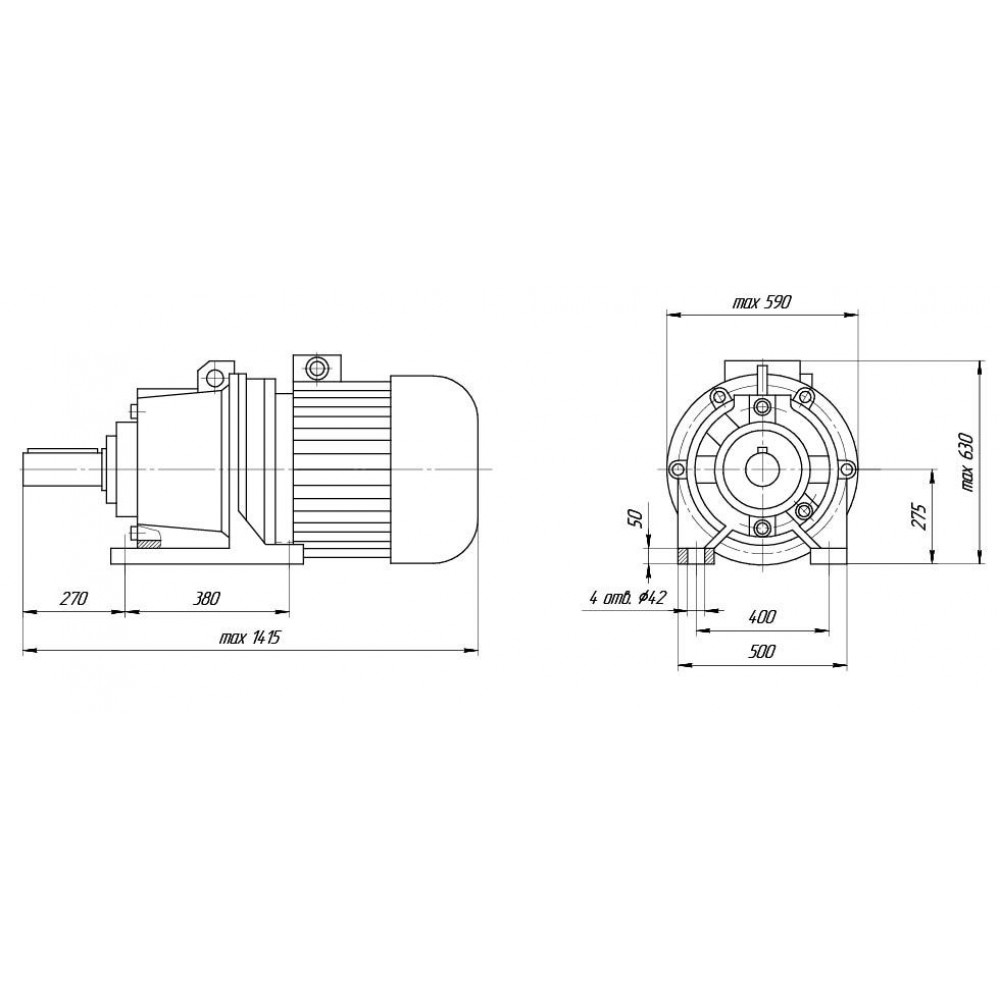

Исполнение на лапах

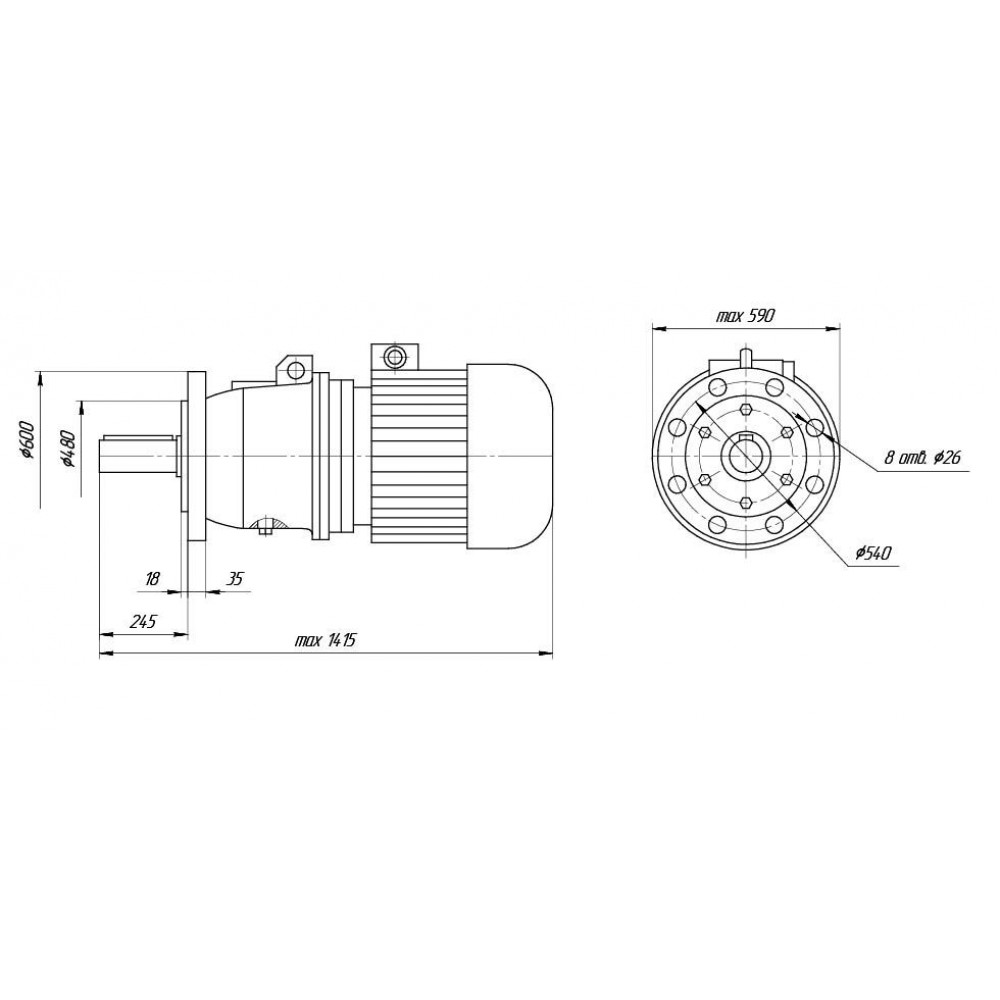

На фланце

Цилиндрический вал

Конический вал

Исполнение

Что входит в модельный ряд

В зависимости от положения в пространстве на сайте можно купить планетарный мотор-редуктор 3МП-125 для монтажа в горизонтальном и вертикальном положении. В маркировке указывается монтажное исполнение устройства:

• Щ – установка на ровную поверхность с помощью лап (опор);
• Ф – фланцевое горизонтальное соединение;
• В – фланцевое вертикальное соединение, выходной вал расположен в нижней части;
• ВК – Аналог «В» с канавкой на поверхности вала.

По умолчанию устанавливается выходной цилиндрический вал, он вращается в обе стороны, предусмотрено реверсивное движение. Заказать планетарный мотор-редуктор 3МП-125 возможно с полым и коническим валом. Выпускаются модификации для разных климатических зон, работы в помещении с регламентированной влажностью и под навесом на открытом воздухе. Проводной редуктор стабильно работает под постоянно и переменной нагрузкой.
