29 880.00р.

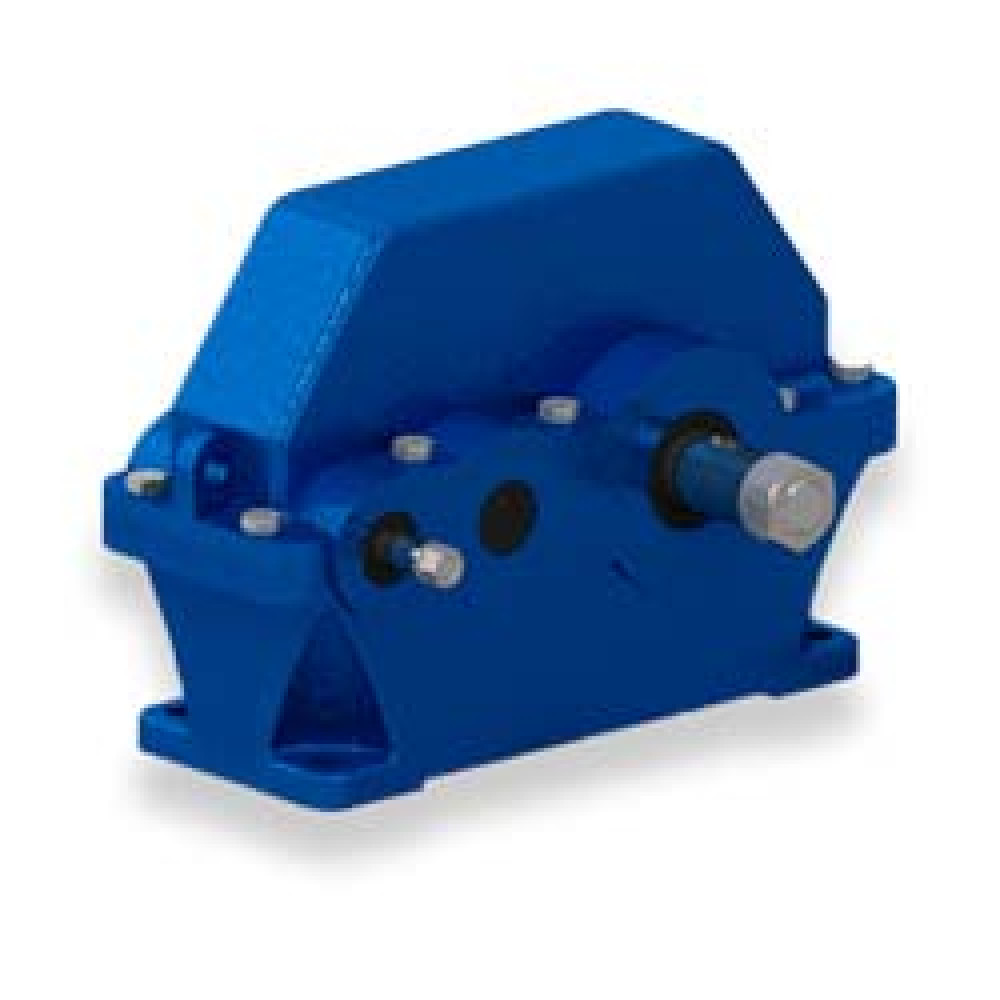

Двухступенчатый цилиндрический редуктор 1Ц2У-125 универсального применения, является одним из самых популярных агрегатов из этой линейки. Его применяют абсолютно везде – начиная от привода в качестве передвижения крана, заканчивая приводом конвейерной линии на тяжелом производстве. Данную конструкцию разработали еще при союзе и она включила в себя три основных характеристики, которые сделали эту модель самой популярной в России:
- Ремонтная пригодность;
- Низкая цена;
- Простая конструкция.
Характеристики
|
Крутящий момент на выходе при непрерывной работе, Нм |
(Н) ПВ=100% |
630 |
|
|
Крутящий момент на выходе при работе в кратковременных режимах, Нм |
(Т) ПВ=40% |
630
|
|
|
(С) ПВ=25% |
|||
|
(Л) ПВ=15% |
|||
|
Радиальная консольная нагрузка, Н |
быстроходный |
(Н) ПВ=100% |
750
|
|
(Т) ПВ=40% |
|||
|
(С) ПВ=25% |
|||
|
(Л) ПВ=15% |
|||
|
тихоходный |
(Н) ПВ=100% |
6300
|
|
|
(Т) ПВ=40% |
|||
|
(С) ПВ=25% |
|||
|
(Л) ПВ=15% |
|||
*(Н) – непрерывный;
*(Л) – легкий;
*(С) – средний;
*(Т) – тяжелый.
КПД = 0,98

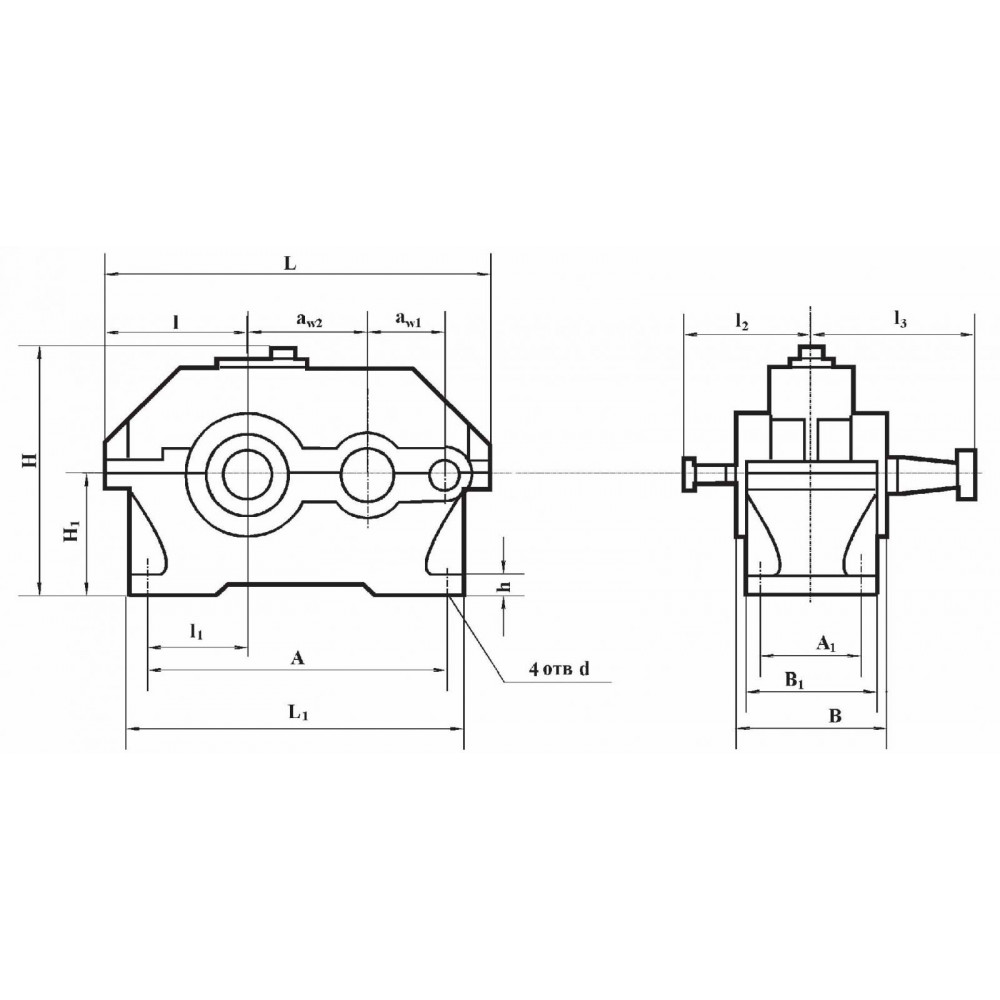

Размеры
|
B |
аw2 |
L |
L1 |
1 |
aw1 |
l1 |
l3 |
H |
H1 |
A |
l2 |
A1 |
d |
B1 |
h |
|
|
|
|
|||||||||||||
|
174 |
124 |
445 |
374 |
159 |
79 |
105 |
205 |
271 |
131 |
334 |
144 |
124 |
18 |
164 |
22±3 |

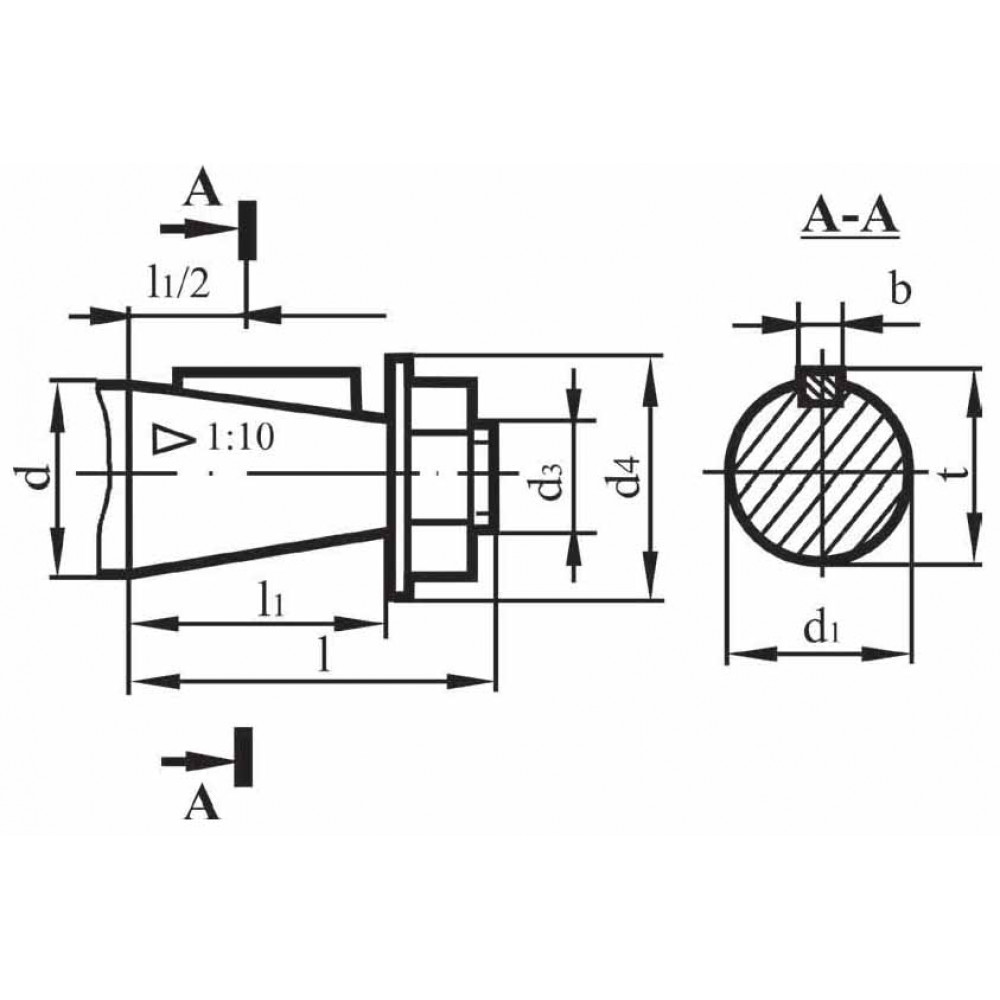

Размеры конусных валов
Входной
|
d
|
d1
|
d3
|
d4, не более |
l |
l1 |
b |
t |
|
20 |
18,2 |
M12x1,25 |
40 |
50 |
36 |
4 |
19,7 |
Выходной
|
d
|
d1
|
d3
|
d4, не более |
l |
l1 |
b |
t |
|
45 |
40,90 |
M30x2,0 |
75 |
110 |
82 |
12 |
43,9 |

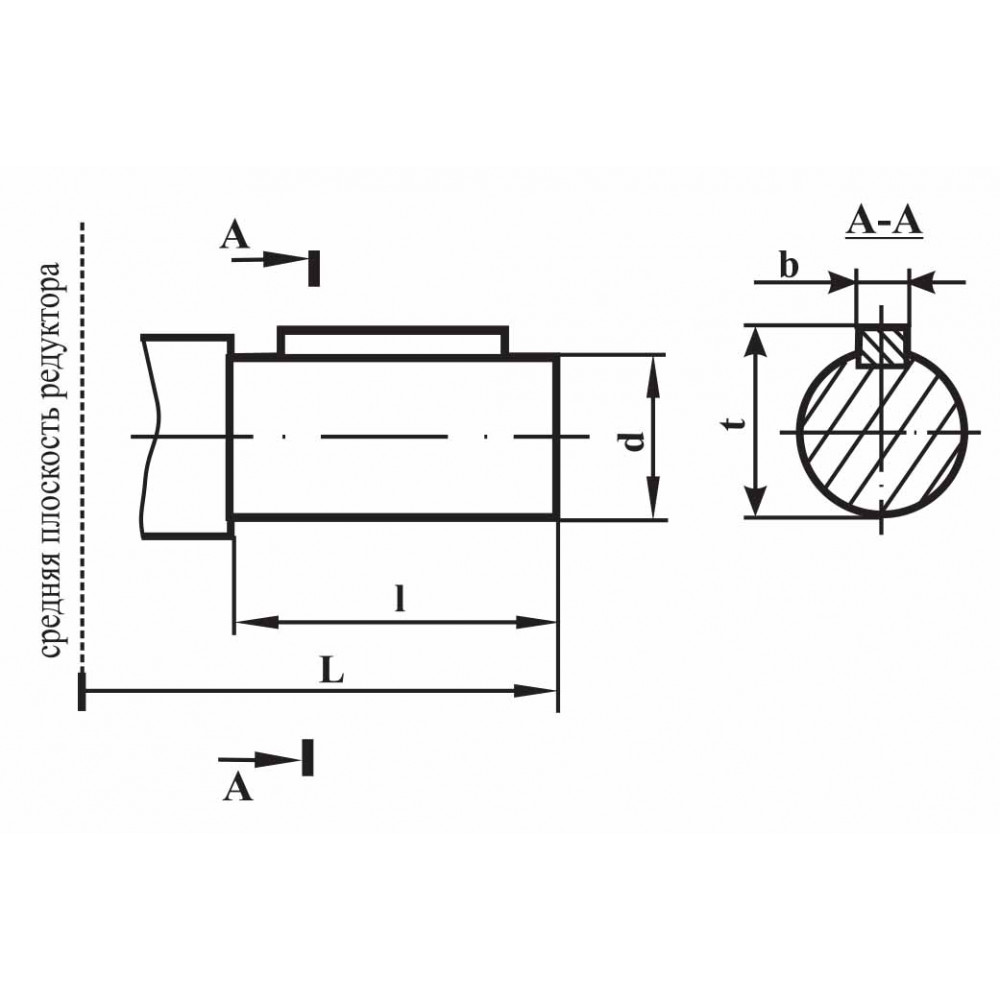

Размеры цилиндрических валов
|
L |
l |
d |
t |
b |
|
178 |
82 |
40 |
43 |
12 |
Исполнение
Маркировка
1Ц2У – 125 - 20 – 11 - К - Ц – У32 где;
- 1Ц2У – аббревиатура агрегата;
- 125 – осевое расстояние в мм;
- 20 – передаточное число;
- 11 – исполнение;
- К – на входе конусный вал;
- Ц – на выходе цилиндрический вал;
- У2 – исполнение по климату.
Цена и сроки
Массовое производство цилиндрических редукторов 1Ц2У-125 позволяет сохранять стабильно низкие цены на рынке промышленного оборудования РФ, а так-же небольшие сроки производства. Ведь практически все комплектующие находятся в наличии, что обеспечивает большую скорость изготовления самого приводного механизма в целом. Срок может составлять от наличия на складе, до 2 недель, в зависимости какую комплектацию выбрал сам заказчик.
| КПД | 0,98 |
|---|---|
| Меж-осевое расстояние мм. | 125 |
| Номинальный крутящий момент на тихоходном валу, Н.м | 1250 |
| Передаточное число | 8; 10; 12,5; 16; 20; 25; 31,5; 40 |
| Радиальная нагрузка на быстроходном валу, Н | 1250 |
| Радиальная нагрузка на тихоходном валу, Н | 4500 |
-
