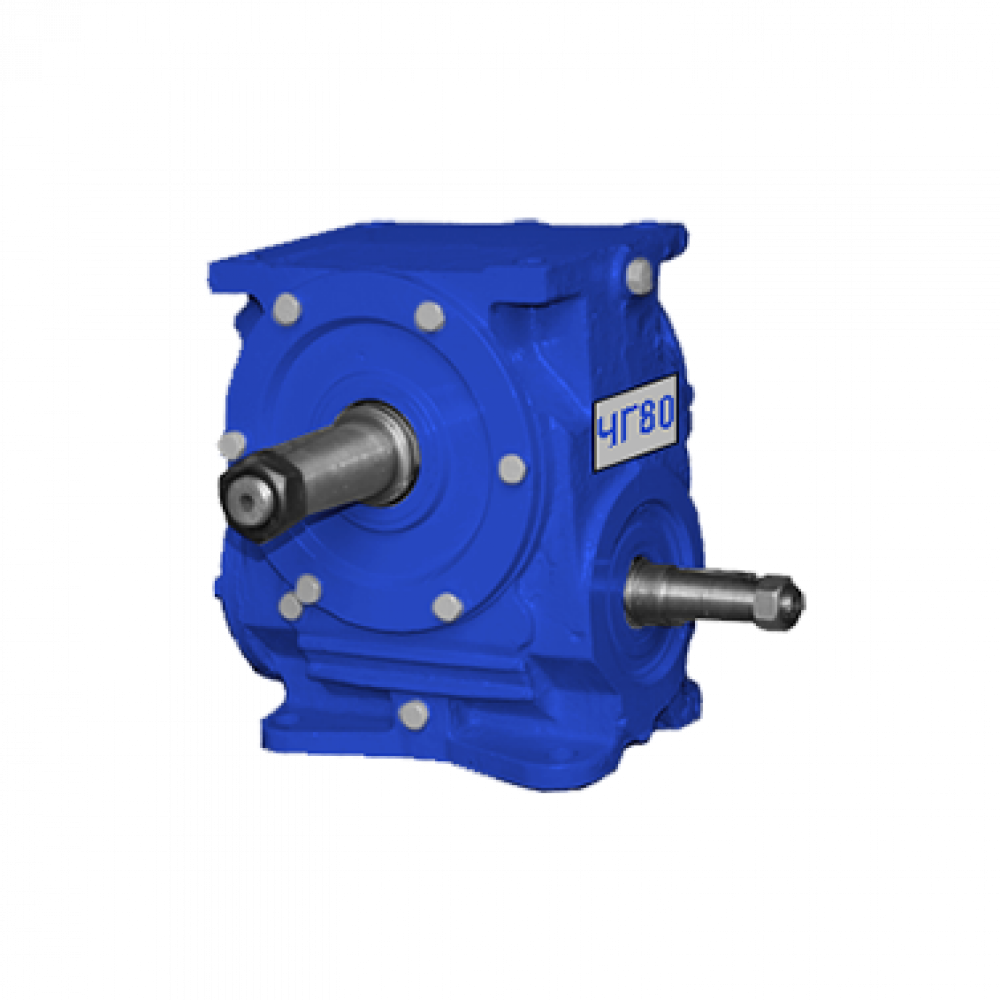

Червячный глобоидный редуктор 1Чг 80 является универсальным агрегатом своей серии, что позволяет ему по праву занять свое лидирующее место в популярности червячных редукторов на Российском рынке. Так же, данная модель очень распространена и на территории таких стран, как Казахстан, Белоруссия, Таджикистан и многие другие.
Предназначен для изменения передаточного числа на конце тихоходного вала до оптимального количества. Используется в основном в сложных технологических машинах, а также в виде самостоятельного агрегата.
ХАРАКТЕРИСТИКИ РЕДУКТОРА 1ЧГ 80
Главное отличие в характеристиках 1Чг 80 от других червячных редукторов – это его глобоидная передача. Она имеет свои преимущества, а так же недостатки. В первую очередь это сложность сборки данной модели, что делает его несколько дороже и требует более точного подхода. Но, к примеру, шумовые диапазоны на много ниже, чем у обычной передачи. Со всеми характеристиками ознакомьтесь ниже в таблицах и чертежах:
| Передаточное число редуктора | Частота вращения быстроходного вала | |||||
| 750-00 об/мин | 1000-00 об/мин | 1500-00 об/мин | ||||
| Мощность на входящем валу в килловатах | На тихоходном валу Н.м | Мощность на входящем валу в килловатах | На тихоходном валу Н.м | Мощность на входящем валу в килловатах | На тихоходном валу Н.м | |
| 10;00
12,5;00 16;00 20;00 25;00 31,5;00 40;00 50;00 63;00 |
3,750
3,620 2,860 2,480 2,040 1,780 1,320 0,890 0,67 |
400.00
475.00 476.00 508.00 508.00 540.00 492.00 397.00 349.00 |
4,020
3,750 3,550 3,150 2,480 2,180 1,650 1,050 0,730 |
325.00
375.00 450.00 492.00 476.00 508.00 476.00 365.00 302.00 |
5,050
4,450 3,840 3,460 3,150 2,320 1,750 1,250 0,900 |
275.00
300.00 333.00 365.00 412.00 380.00 350.00 300.00 260.00 |
Примечания:
- Не используйте редуктор в средах не предусмотренных для его работы изначально;
- Перед работой или первым пуском, залейте масло до уровня;
- При режиме 24 ч, используйте периодические остановки для проверки внешнего состояния и др.
Маркировка редуктор 1Чг 80 не мало важный фактор при выборе модели, вот что нужно о ней знать:
1Чг-80-31,5-53-У3, где:
- 1Чг 80 – это модель;
- 31,5 — передаточное отношение;
- 53 – исполнение редуктора;
- У3 – уровень климатического исполнения.
Чертеж редуктора 1Чг 80:
Чертеж червячного редуктора 1Чг 80
| L(л) | L1(л1) | L2(л2) | L3(л3) | L4(л4) | L5(л5) | L6(л6) | L7(л7) | L8(л8) | B(б) | B1(б1) | B2(б2) | H(х) | H1(х1) | H2(х2) |
| Размеры в миллиметрах | ||||||||||||||
| 300.00 | 185.00 | 190.00 | 160.00 | 70.00 | 95.00 | 85.00 | 100.00 | 185.00 | 150.00 | 120.00 | 280.00 | 250.00 | 160.00 | 15.00 |
| «l1» | «l2» | «l3» | «l4» | «d» | «d1» | «d2» | «d3» | «d4» | «d5»m6 | «d6»m6 | «b1» | «b2» | «t» | «t1» |
| Размеры указаны в миллиметрах | ||||||||||||||
| 60.00 | 80.00 | 42.00 | 58.00 | 14.00 | 28.00 | M16.00×1.500 | M20.00×1.50 | 25.90 | 32.40 | 35.00 | 5.00 | 6.00 | 5.00 | 6.00 |
Схема сборки:
Сборка редуктора 1Чг 80
КУПИТЬ 1ЧГ 80
Купить редуктор 1Чг 80 по привлекательной от завода цене можно не только у нас, но качество в таком случае не гарантированно. Наша компания реализует только новые модели, что дает ей право уверено ставить свою гарантию в 3 года.
Чтобы заказать 1Чг 80 напишите нам на почту или воспользуйтесь специальной формой, так же можете спросить у онлайн помощника в правом нижнем углу.
| Вид передачи | Червячная глобоидная |
|---|---|
| Габаритные размеры | 300*180*250 мм |
| Диапазон передаточных чисел | 8-80 Н/М |
| Материал корпуса | чугун |
| Меж-осевое расстояние мм. | 80 |
| Объем заливаемого масла (л) | 0,51-0,99 л |
-
